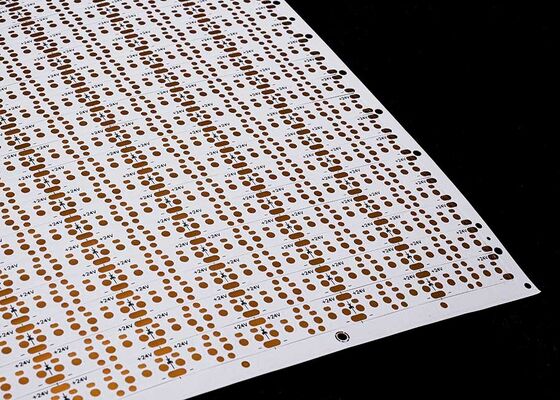

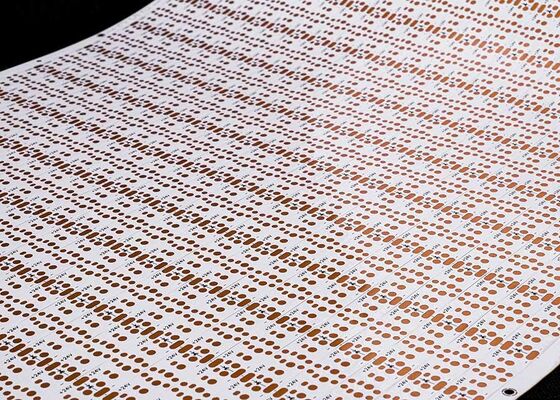

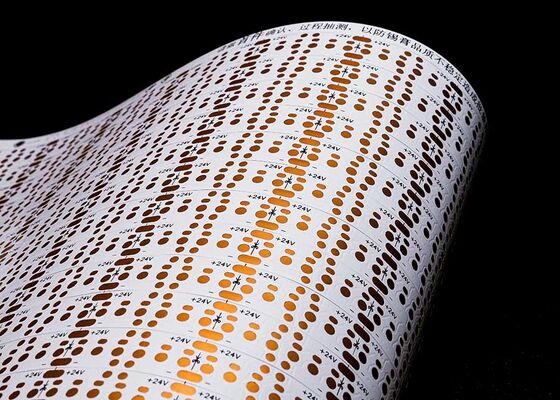

Bo mạch mạch dẻo LED 2835 với 120 đèn nháy hai lớp 24V FPCB

Mô tả sản phẩm:

Mẫu sản phẩm: HQ30125
Tên sản phẩm: Bo mạch LED dẻo
Tính năng sản phẩm: 2835-120LEDS PCS-10*502.5-24V FPCB

Bo mạch hai lớp với màng trắng hai mặt, ký tự đen OSP chống oxy hóa

Thông số kỹ thuật sản phẩm: Bo mạch mạch dẻo LED 2835, 120 đèn nháy mỗi mảnh, kích thước: 10*502.5mm, bo mạch hai mặt 24V FPCB màng trắng

Thông số thiết kế FPC

Thông số kỹ thuật chính:

1. Về kích thước:

FPC chính xác: Kích thước tối đa là 240X500mm (giới hạn 250X500mm) và không có giới hạn về kích thước tối thiểu. Bo mạch cuộn: chiều rộng tối đa 240. chiều dài tối đa 100 mét.

2. Số lớp trên bo mạch

• Cấu trúc bo mạch một lớp đơn giản và thường được sử dụng trong điều khiển công nghiệp, thiết bị điện tử và các lĩnh vực khác có mạch tương đối đơn giản.
• So với FPC một lớp, bo mạch hai mặt có hai lớp lá đồng, tăng số lượng lỗ xuyên và tạo thành các đường dẫn dẫn điện. Chúng thường được sử dụng trong điện thoại di động, thiết bị ô tô và các sản phẩm khác.

3. Màu mặt nạ hàn

Màu mặt nạ hàn của FPC là vàng, đen và trắng. Khuyến nghị sử dụng màu vàng, màng vàng phù hợp với phần lớn các sản phẩm, chẳng hạn như các sản phẩm cáp khác nhau. Màng đen thường được sử dụng trong các sản phẩm cao cấp hoặc hấp thụ ánh sáng, chẳng hạn như ô tô, điện thoại di động, màn hình LED, v.v. Màng trắng có thêm một lớp phủ trắng so với màng vàng và thường được sử dụng trong các sản phẩm yêu cầu phản xạ, chẳng hạn như thiết bị chiếu sáng, màn hình LED, sản phẩm làm đẹp y tế, v.v.

4. Độ dày lá đồng

• Các tùy chọn bảng đơn FPC chính xác bao gồm 18um (0.5oz) và 35um (1oz);
• Bo mạch hai lớp FPC chính xác có thể được chọn từ 12um (0.33oz), 18um (0.5oz) và 35um (1oz).
• Bo mạch đơn FPC thông thường có thể chọn 18um/25um/35um (1oz)/50um;
• Bo mạch hai lớp FPC thông thường có thể được chọn từ 18-25um, 25-25um, 35-35um hoặc 35-70um.

5. Chiều rộng đường dẫn/khoảng cách đường dẫn tối thiểu

Trong điều kiện bình thường, độ khó càng nhỏ thì tỷ lệ lỗi càng cao và thường được khuyến nghị sử dụng ít nhất 3mil.

Quy trình dịch vụ

1. Tư vấn
   16 năm tập trung vào thiết kế và sản xuất R&D bo mạch mạch dẻo FPC, cung cấp cho khách hàng các giải pháp cá nhân hóa, bản vẽ thiết kế, phát triển sản phẩm mới và cung cấp hỗ trợ kỹ thuật liên quan.
2. Báo giá
   Báo giá mẫu hoặc lô hàng cùng loại công nghệ, vật liệu, công nghệ tiên tiến, ưu đãi giá, giúp khách hàng tiết kiệm chi phí đáng kể.
3. Chuyên nghiệp
   Công ty chúng tôi có thiết bị và công nghệ sản xuất tiên tiến từ Đức, Nhật Bản, Đài Loan và các khu vực khác, sản xuất chuyên nghiệp, quy mô lớn. Nhà máy của chúng tôi có diện tích gần 20.000 mét vuông, với hơn 800 nhân viên và 50 nhân sự kỹ thuật chủ chốt cấp cao.
4. Thiết kế
   Cung cấp giải pháp cho khách hàng để hoàn thiện nhiều chứng nhận hệ thống quốc tế, có thể cung cấp sản xuất đế, đi dây, thiết kế nguyên lý, khuôn, dán, cắm và mở lưới thép dịch vụ một cửa, 16 năm tích lũy trình độ chuyên môn và kỹ thuật, xứng đáng với sự lựa chọn và tin tưởng của bạn.
5. Làm mẫu
   Chúng tôi chuyên cung cấp dịch vụ làm mẫu và tùy chỉnh FPC, công ty có dây chuyền sản xuất nhanh chóng, ví dụ: mẫu bo mạch mạch dẻo hai lớp có thể hoàn thành trong vòng 5-7 ngày.
