Bo mạch mạch linh hoạt PCB LED COB linh hoạt cho LED

Mã sản phẩm: HQ056

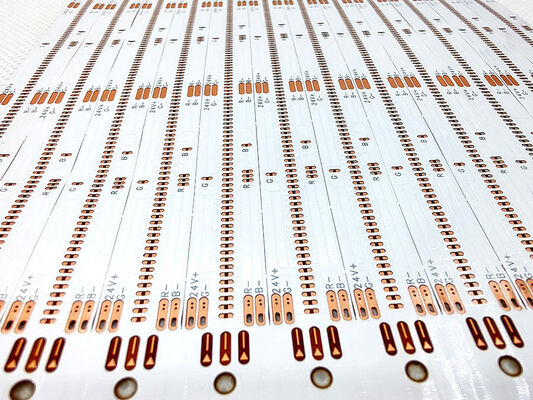

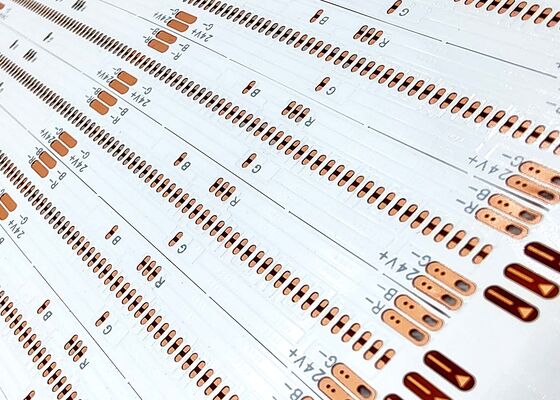

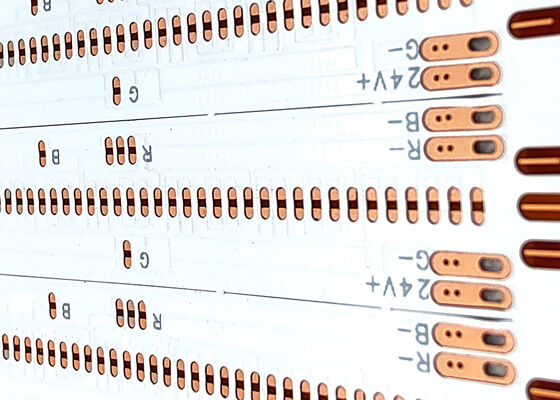

Tên sản phẩm: Bo mạch mạch COB

Tính năng sản phẩm: Bo mạch hai lớp, phủ màng hai mặt, bảng trắng, chữ đen, chống oxy hóa OSP

• Chúng tôi là nhà sản xuất PCB linh hoạt và FPC, theo nhu cầu của bạn để tùy chỉnh độ dày vật liệu và yêu cầu quy trình khác nhau. Bo mạch mạch COB dài vô hạn, FPC dải LED đầy màu sắc và các bo mạch mạch linh hoạt LED khác với một lớp, hai lớp và nhiều lớp.
• Độ linh hoạt tốt và khả năng chống uốn
• Nhà máy có máy kiểm tra uốn chuyên nghiệp, mỗi lô vật liệu trải qua hàng chục nghìn bài kiểm tra uốn trước khi sản xuất hàng loạt để đảm bảo chất lượng sản phẩm.

1. Về kích thước:
   • FPC chính xác: Kích thước tối đa là 240X500mm (giới hạn 250X500mm), và không có giới hạn về kích thước tối thiểu. Bo mạch cuộn: chiều rộng tối đa 240. chiều dài tối đa 100 mét.
2. Số lớp trên bo mạch
   • Cấu trúc bo mạch một lớp đơn giản và thường được sử dụng trong điều khiển công nghiệp, thiết bị điện tử và các lĩnh vực khác có mạch tương đối đơn giản.
   • So với FPC một lớp, bo mạch hai lớp có hai lớp lá đồng, tăng lỗ xuyên và tạo thành các đường dẫn dẫn điện. Chúng thường được sử dụng trong điện thoại di động, thiết bị ô tô và các sản phẩm khác.
3. Màu mặt nạ hàn
   • Màu mặt nạ hàn của FPC là vàng, đen và trắng. Đề xuất sử dụng màu vàng, màng vàng phù hợp với phần lớn các sản phẩm, chẳng hạn như các loại sản phẩm cáp. Màng đen thường được sử dụng trong các sản phẩm cao cấp hoặc hấp thụ ánh sáng, chẳng hạn như ô tô, điện thoại di động, màn hình LED, v.v. Màng trắng có thêm một lớp phủ trắng so với màng vàng, và thường được sử dụng trong các sản phẩm yêu cầu phản xạ, chẳng hạn như thiết bị chiếu sáng, màn hình LED, sản phẩm làm đẹp y tế, v.v.
4. Độ dày lá đồng
   • Các tùy chọn bảng đơn FPC chính xác bao gồm 18um (0.5oz) và 35um (1oz);
   • Bo mạch hai lớp FPC chính xác có thể được chọn từ 12um (0.33oz), 18um (0.5oz) và 35um (1oz).
   • Bảng đơn FPC thông thường có thể chọn 18um/25um/35um (1oz)/50um;
   • Bo mạch hai lớp FPC thông thường có thể được chọn từ 18-25um, 25-25um, 35-35um hoặc 35-70um.
5. Độ rộng đường dẫn/khoảng cách đường dẫn tối thiểu
   • Trong điều kiện bình thường, độ khó càng nhỏ thì tỷ lệ lỗi càng cao, và thường được khuyến nghị sử dụng ít nhất 3mil.

1. Tư vấn

   16 năm tập trung vào thiết kế và sản xuất R&D bo mạch mạch linh hoạt FPC, cung cấp cho khách hàng các giải pháp cá nhân hóa, bản vẽ thiết kế, phát triển sản phẩm mới và cung cấp hỗ trợ kỹ thuật liên quan.

2. Báo giá

   Báo giá mẫu hoặc lô cùng loại công nghệ, vật liệu, công nghệ tiên tiến, ưu đãi giá, giúp khách hàng tiết kiệm chi phí.

3. Chuyên nghiệp

   Công ty chúng tôi có thiết bị và công nghệ sản xuất tiên tiến từ Đức, Nhật Bản, Đài Loan và các khu vực khác, sản xuất chuyên nghiệp, quy mô lớn. Nhà máy của chúng tôi có diện tích gần 20.000 mét vuông, với hơn 800 nhân viên và 50 nhân sự kỹ thuật nòng cốt cao cấp.

4. Thiết kế

   Cung cấp giải pháp cho khách hàng để hoàn thiện nhiều chứng nhận hệ thống quốc tế, có thể cung cấp sản xuất đế, đi dây, thiết kế nguyên lý, khuôn, dán, cắm và mở lưới thép dịch vụ một cửa, 16 năm tích lũy trình độ chuyên môn và kỹ thuật, xứng đáng với sự lựa chọn và tin tưởng của bạn.

5. Làm mẫu

   Chúng tôi chuyên cung cấp dịch vụ làm mẫu và tùy chỉnh FPC, công ty có dây chuyền sản xuất nhanh chóng, ví dụ: mẫu bo mạch mạch linh hoạt hai lớp có thể hoàn thành trong vòng 5-7 ngày.
