Chip trên FPC
Created with Pixso. FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED

Tên thương hiệu: HONGQI
Số mẫu: HQ004
MOQ: 3000 chiếc
giá bán: Có thể đàm phán
Thời gian giao hàng: 8-15 ngày làm việc
Điều khoản thanh toán: L/C,D/A,T/T
Thông tin chi tiết
Nguồn gốc:
Quảng Đông, Trung Quốc
Chứng nhận:
UL E477885 IATF16949 GB/T13485
Vật liệu cách điện:
PI
chi tiết đóng gói:
Đóng gói bằng hộp giấy chắc chắn
Khả năng cung cấp:
100000 chiếc mỗi tháng
Làm nổi bật:

FPC dải ánh sáng COB tùy chỉnh

,

COB Light Strip FPC hai mặt

Mô tả sản phẩm

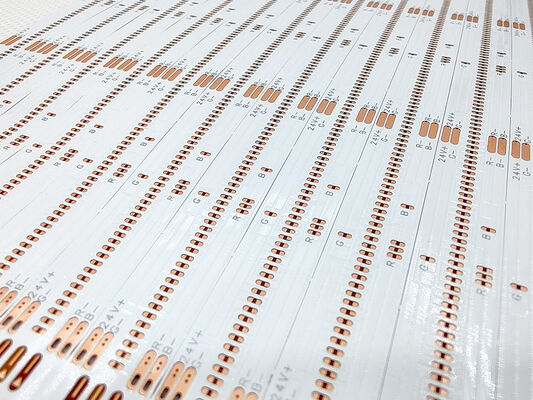

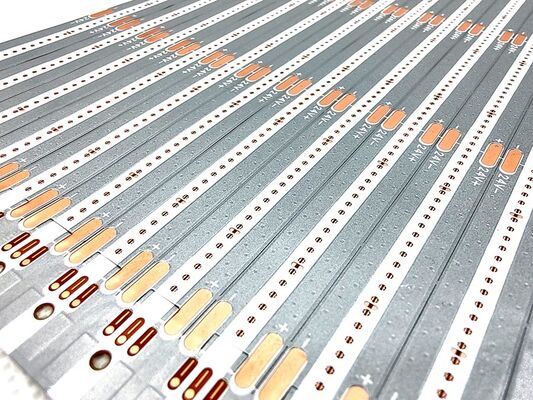

Dải đèn COB tùy chỉnh FPC LED Strip Bo mạch mạch linh hoạt với lớp phủ màng hai mặt

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 0

Mô tả sản phẩm:

Mẫu sản phẩm: HQ004

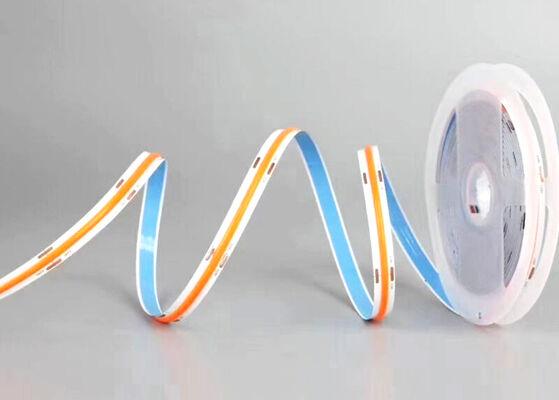

Tên sản phẩm: Dải đèn COB FPC

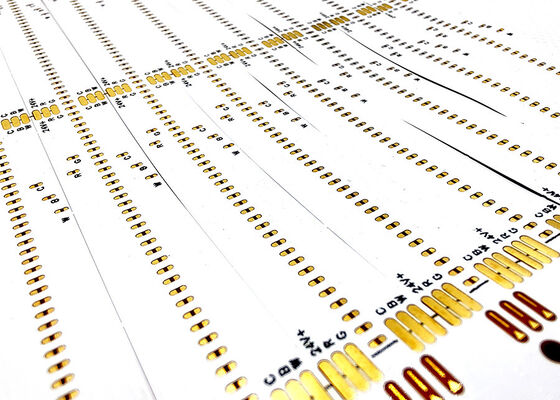

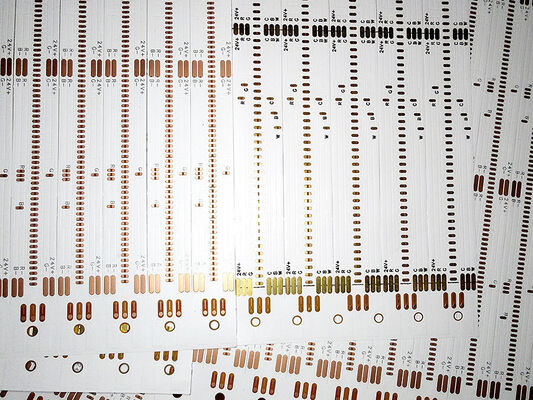

Tính năng sản phẩm: Bo mạch hai lớp, phủ màng hai mặt, bảng trắng, chữ đen, chống oxy hóa OSP

Thông số kỹ thuật sản phẩm: Hỗ trợ tùy chỉnh không theo tiêu chuẩn các loại bo mạch FPC linh hoạt

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 1

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 2

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 3

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 4

Thông số thiết kế FPC
Thông số kỹ thuật chính:
1. Về kích thước:

FPC chính xác: Kích thước tối đa là 240X500mm (giới hạn 250X500mm), và không có giới hạn về kích thước tối thiểu. Bo mạch cuộn: chiều rộng tối đa 240. chiều dài tối đa 100 mét.

2. Số lớp trên bo mạch
  • Cấu trúc bo mạch đơn lớp đơn giản và thường được sử dụng trong điều khiển công nghiệp, thiết bị điện tử và các lĩnh vực khác có mạch tương đối đơn giản.
  • So với FPC đơn lớp, bo mạch hai mặt có hai lớp lá đồng, tăng số lượng lỗ xuyên và tạo thành các đường dẫn dẫn điện. Chúng thường được sử dụng trong điện thoại di động, thiết bị ô tô và các sản phẩm khác.
3. Màu mặt nạ hàn

Màu sắc mặt nạ hàn của FPC là vàng, đen và trắng. Đề xuất sử dụng màu vàng, màng vàng phù hợp với phần lớn các sản phẩm, chẳng hạn như các loại sản phẩm cáp. Màng đen thường được sử dụng trong các sản phẩm cao cấp hoặc hấp thụ ánh sáng, chẳng hạn như ô tô, điện thoại di động, màn hình LED, v.v. Màng trắng có thêm một lớp phủ trắng so với màng vàng, và thường được sử dụng trong các sản phẩm yêu cầu phản xạ, chẳng hạn như thiết bị chiếu sáng, màn hình LED, sản phẩm làm đẹp y tế, v.v.

4. Độ dày lá đồng
  • Các tùy chọn bảng đơn FPC chính xác bao gồm 18um (0.5oz) và 35um (1oz);
  • Bo mạch hai lớp FPC chính xác có thể được chọn từ 12um (0.33oz), 18um (0.5oz) và 35um (1oz).
  • Bảng đơn FPC thông thường có thể chọn 18um/25um/35um (1oz)/50um;
  • Bo mạch hai lớp FPC thông thường có thể được chọn từ 18-25um, 25-25um, 35-35um hoặc 35-70um.
5. Chiều rộng đường dẫn/khoảng cách đường dẫn tối thiểu

Trong điều kiện bình thường, độ khó càng nhỏ thì tỷ lệ lỗi càng cao, và thường được khuyến nghị sử dụng ít nhất 3mil.

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 5

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 6

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 7

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 8

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 9

Quy trình dịch vụ
  1. Tư vấn
    16 năm tập trung vào thiết kế và sản xuất R&D bo mạch mạch linh hoạt FPC, cung cấp cho khách hàng các giải pháp cá nhân hóa, bản vẽ thiết kế, phát triển sản phẩm mới và cung cấp hỗ trợ kỹ thuật liên quan.
  2. Báo giá
    Báo giá mẫu hoặc lô hàng cùng loại công nghệ, vật liệu, công nghệ tiên tiến, ưu đãi giá, giúp khách hàng tiết kiệm chi phí.
  3. Chuyên nghiệp
    Công ty chúng tôi có thiết bị và công nghệ sản xuất tiên tiến từ Đức, Nhật Bản, Đài Loan và các khu vực khác, sản xuất chuyên nghiệp, quy mô lớn. Nhà máy của chúng tôi có diện tích gần 20.000 mét vuông, với hơn 800 nhân viên và 50 nhân sự kỹ thuật cốt cán cao cấp.
  4. Thiết kế
    Cung cấp giải pháp cho khách hàng để hoàn thiện nhiều chứng nhận hệ thống quốc tế, có thể cung cấp sản xuất đế, đi dây, thiết kế nguyên lý, khuôn, dán, cắm và mở lưới thép dịch vụ một cửa, 16 năm tích lũy trình độ chuyên môn và kỹ thuật, xứng đáng với sự lựa chọn và tin tưởng của bạn.
  5. Làm mẫu
    Chúng tôi chuyên về dịch vụ làm mẫu và tùy chỉnh FPC, công ty có dây chuyền sản xuất nhanh chóng, ví dụ: mẫu bo mạch mạch linh hoạt hai lớp có thể hoàn thành trong vòng 5-7 ngày.

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 10

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 11

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 12

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 13

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 14

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 15

Chứng chỉ và Danh hiệu

FPCB COB RGB tùy chỉnh với lớp phủ màng hai mặt, chống cháy V0 và độ dày đồng có thể điều chỉnh cho dải đèn LED 16

Xin lưu ý:

Tất cả ảnh trên trang web này đều là ảnh thật. Do sự thay đổi về ánh sáng và độ phân giải màn hình, hình ảnh bạn thấy có thể có một mức độ sai lệch màu nhất định. GongDong HongQi là nhà sản xuất bo mạch mạch chuyên nghiệp với 16 năm lịch sử tại Trung Quốc. Sản phẩm của chúng tôi được cập nhật và nâng cấp hàng năm và chúng tôi chuyên về tất cả các loại dịch vụ làm mẫu và tùy chỉnh FPC, Nếu bạn quan tâm đến sản phẩm của chúng tôi, vui lòng cho chúng tôi biết yêu cầu của bạn, chúng tôi sẽ giúp bạn cung cấp các giải pháp chuyên nghiệp, sản xuất đế, đi dây, thiết kế nguyên lý, khuôn, dán, cắm và các dịch vụ một cửa khác.

vui lòng liên hệ với chúng tôi trực tuyến hoặc gửi email cho chúng tôi, và chúng tôi sẽ cung cấp cho bạn dịch vụ một kèm một từ đội ngũ bán hàng chuyên nghiệp của chúng tôi. Cảm ơn bạn đã dành thời gian.
