Thông số kỹ thuật và Dịch vụ tùy chỉnh cho FPC Dải đèn LED HQ046

Tóm tắt

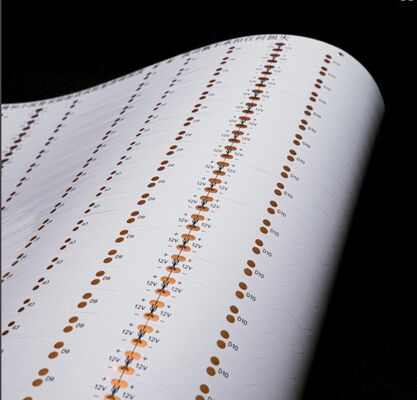

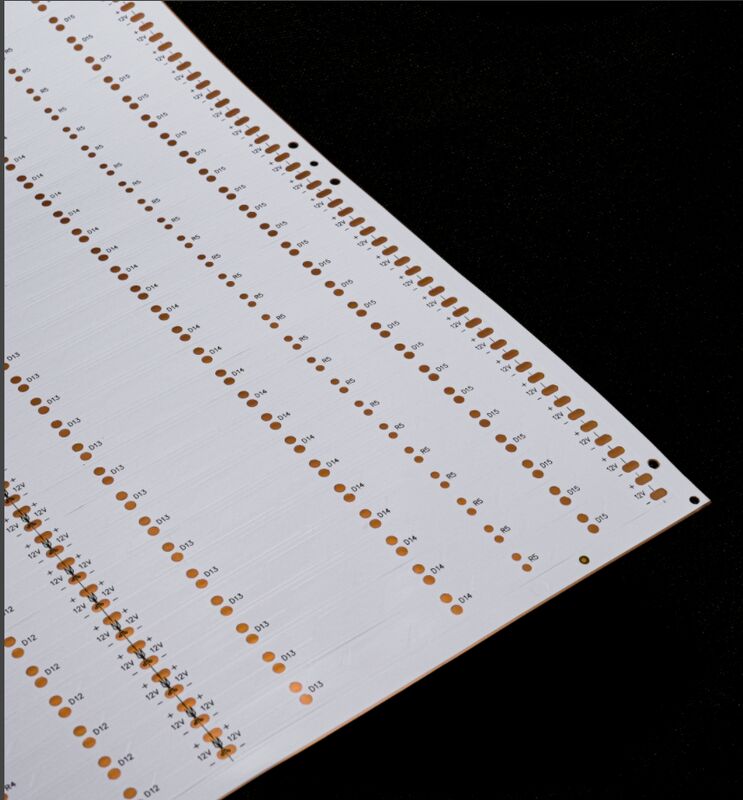

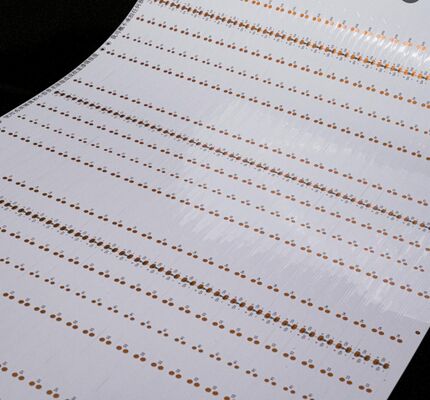

1. Tổng quan sản phẩm về FPC Dải đèn LED HQ0156

2. Thông số kỹ thuật và Khả năng tùy chỉnh

2.1 Thông số kích thước

• FPC chính xác: Kích thước tối đa 240×500mm (thông số giới hạn: 250×500mm); không có giới hạn kích thước tối thiểu, hỗ trợ các thiết kế tùy chỉnh ở quy mô nhỏ.
• FPC dạng cuộn: Chiều rộng tối đa 240mm; chiều dài tối đa 100 mét, được tối ưu hóa cho sản xuất liên tục với số lượng lớn.

2.2 Cấu hình lớp mạch

• FPC một lớp: Cấu trúc hợp lý với hiệu quả chi phí, phù hợp với các mạch có độ phức tạp thấp trong các bộ điều khiển công nghiệp, các thiết bị điện tử cơ bản và các hệ thống chiếu sáng LED cấp thấp.
• FPC hai lớp: Hai lớp lá đồng với các lỗ thông qua (PTH) mạ được tăng cường để kết nối giữa các lớp đáng tin cậy, lý tưởng cho các ứng dụng tích hợp cao như chiếu sáng ô tô, đèn nền thiết bị thông minh và dải đèn LED tầm trung đến cao cấp.
• FPC nhiều lớp: Số lớp có thể tùy chỉnh cho các tình huống có độ phức tạp cực cao, yêu cầu đi dây dày đặc, truyền tín hiệu song song đa tín hiệu và tích hợp chức năng nâng cao.

2.3 Tùy chọn mặt nạ hàn và Kịch bản ứng dụng

• Mặt nạ hàn màu vàng: Giải pháp phổ quát cho các ứng dụng thông thường (ví dụ: cụm cáp tiêu chuẩn) mang lại hiệu quả chi phí và khả năng tương thích quy trình cân bằng.
• Mặt nạ hàn màu đen: Được ưa chuộng cho các hệ thống chiếu sáng cao cấp (đèn pha ô tô, màn hình LED, đèn nền điện thoại thông minh) do khả năng hấp thụ ánh sáng vượt trội, giảm thiểu phản xạ và tăng cường tính đồng nhất về mặt hình ảnh.
• Mặt nạ hàn màu trắng: Được trang bị lớp phủ có độ phản xạ cao để tối đa hóa việc sử dụng ánh sáng, phù hợp với các thiết bị chiếu sáng chuyên nghiệp, thiết bị thẩm mỹ y tế và màn hình LED có độ sáng cao.

2.4 Thông số kỹ thuật độ dày lá đồng

• FPC chính xác:
  • Một lớp: 18μm (0,5oz), 35μm (1oz)
  • Hai lớp: 12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
• FPC tiêu chuẩn:
  • Một lớp: 18μm, 25μm, 35μm (1oz), 50μm
  • Hai lớp: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Chiều rộng/Khoảng cách đường dây tối thiểu

3. Hiệu suất cốt lõi và Đảm bảo chất lượng

3.1 Tính linh hoạt và Độ bền uốn

• Mỗi lô vật liệu cơ bản đều trải qua thử nghiệm với các thiết bị thử nghiệm độ mỏi uốn chuyên nghiệp để đảm bảo hiệu suất cơ học nhất quán.
• Tất cả các sản phẩm hoàn thiện đều vượt qua tối thiểu 10.000 chu kỳ uốn (theo tiêu chuẩn thử nghiệm IPC) trước khi sản xuất hàng loạt, đảm bảo khả năng chống lại sự cố do mỏi trong các ứng dụng động (chiếu sáng có thể gập lại, lắp đặt bề mặt cong và các tình huống chuyển động lặp đi lặp lại).

3.2 Khả năng sản xuất và Cơ sở vật chất

• Diện tích nhà máy: Khoảng 20.000 mét vuông, có môi trường sản xuất phòng sạch.
• Lực lượng lao động: Hơn 800 nhân viên, bao gồm 50 chuyên gia kỹ thuật cao cấp với chuyên môn thiết kế và sản xuất FPC sâu rộng.
• Năng lực sản xuất: Hoạt động hai dây chuyền hỗ trợ cả chế tạo mẫu nhanh và sản xuất hàng loạt số lượng lớn, với sản lượng hàng tháng hơn 5 triệu mét vuông.

4. Quy trình dịch vụ tùy chỉnh

4.1 Tư vấn kỹ thuật và Thiết kế giải pháp

• Thiết kế giải pháp phù hợp với môi trường ứng dụng cụ thể (nhiệt độ, độ ẩm, ứng suất cơ học).
• Tối ưu hóa bản vẽ để tăng cường khả năng sản xuất (DFM) và cải thiện hiệu suất.
• Hỗ trợ phát triển sản phẩm mới, từ xác nhận ý tưởng đến thử nghiệm nguyên mẫu.
• Hướng dẫn chuyên nghiệp về lựa chọn vật liệu, cấu hình lớp và tối ưu hóa thông số.

4.2 Báo giá và Tối ưu hóa chi phí

• Quy trình sản xuất tiêu chuẩn hóa để giảm sự thay đổi và lãng phí.
• Tìm nguồn cung ứng chiến lược các nguyên liệu thô chất lượng cao với quan hệ đối tác nhà cung cấp lâu dài.
• Lên lịch sản xuất hiệu quả và tự động hóa quy trình để giảm chi phí lao động.

4.3 Thiết kế và Sản xuất tích hợp

• Chế tạo chất nền cơ bản với kiểm tra và xác nhận vật liệu nghiêm ngặt.
• Định tuyến mạch chính xác và thiết kế sơ đồ tuân thủ các tiêu chuẩn IPC-2221.
• Phát triển khuôn tùy chỉnh cho các yếu tố hình thức chuyên biệt và yêu cầu lắp đặt.
• SMT (Công nghệ gắn bề mặt) và lắp ráp xuyên lỗ với độ liên kết chính xác cao (±0,02mm dung sai).
• Chế tạo lưới thép phù hợp với thiết kế mạch để có chất lượng hàn tối ưu.

4.4 Chế tạo mẫu và Thời gian giao hàng

• Thời gian giao hàng: 5-7 ngày đối với mẫu FPC hai lớp; 3-5 ngày đối với mẫu một lớp.
• Xác nhận mẫu: Mỗi mẫu trải qua thử nghiệm tính liên tục về điện, thử nghiệm khả năng chống uốn và xác minh khả năng hàn trước khi giao hàng.

5. Chứng nhận và Lưu ý quan trọng

• Chứng nhận: Dòng sản phẩm có chứng nhận hệ thống quản lý chất lượng ISO 9001, chứng nhận chống cháy UL 94 và tuân thủ RoHS. Các tài liệu chứng nhận chi tiết có sẵn theo yêu cầu.
• Tuân thủ môi trường: Tất cả các vật liệu đều đáp ứng các yêu cầu của RoHS và REACH, đảm bảo không sử dụng các chất bị hạn chế.
• Tuyên bố từ chối trách nhiệm về hình ảnh: Hình ảnh sản phẩm trên các nền tảng chính thức được chụp trong điều kiện tiêu chuẩn. Các biến thể màu sắc nhỏ có thể xảy ra do ánh sáng, góc chụp hoặc độ phân giải màn hình—sản phẩm thực tế sẽ được ưu tiên.
• Cải tiến liên tục: Danh mục sản phẩm FPC của chúng tôi được cập nhật thường xuyên dựa trên các công nghệ mới nổi và tiêu chuẩn ngành, với các nâng cấp kỹ thuật hàng năm để nâng cao hiệu suất và mở rộng phạm vi ứng dụng.
