Mô tả FPC:

Model FPC:HQ00537

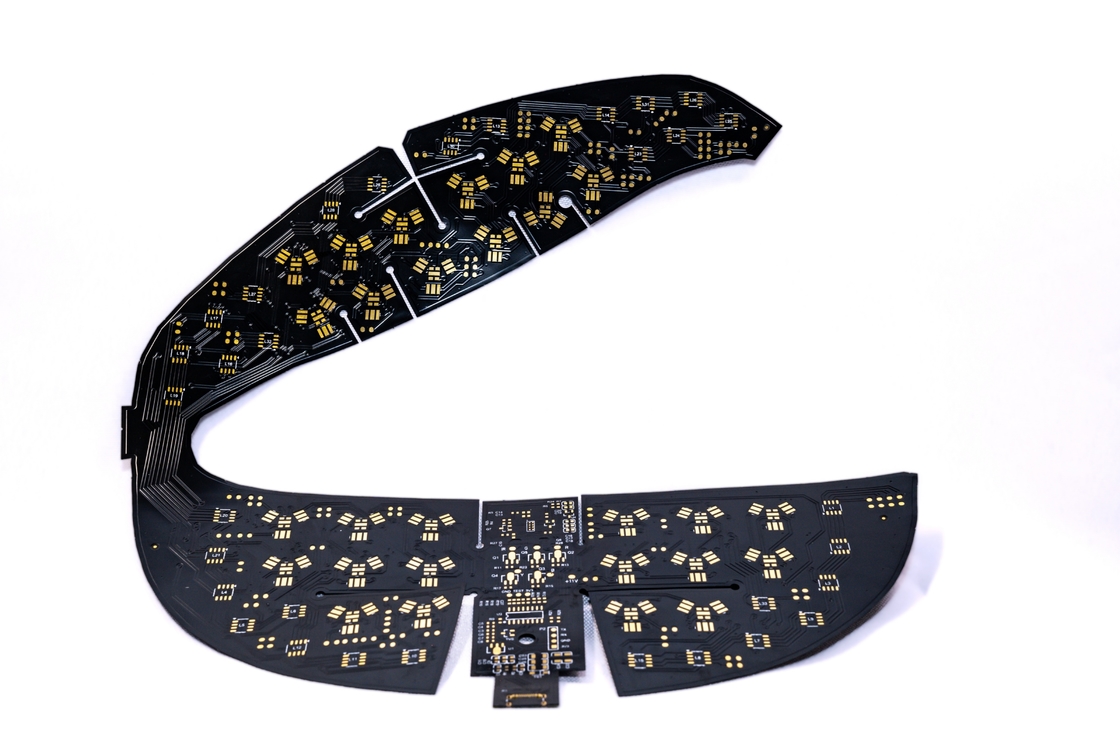

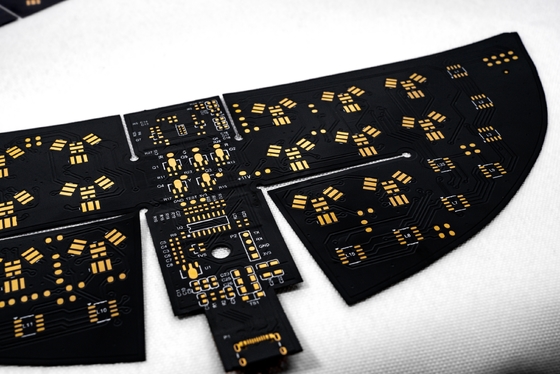

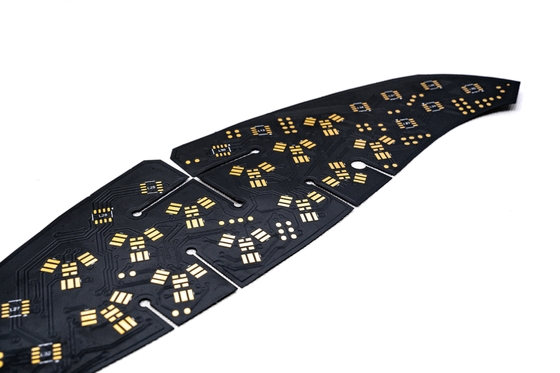

Tên FPC: FPC Chăm sóc Sức khỏe Hồng ngoại
Tính năng FPC: Bảng hai lớp, phủ phim hai mặt, bảng trắng, chữ đen, chống oxy hóa OSP

Thông số kỹ thuật FPC:

1. Tùy chỉnh độ dày vật liệu và yêu cầu quy trình khác nhau theo nhu cầu của bạnFPC Chăm sóc Sức khỏe Hồng ngoại và các loại khácBảng mạch mặt nạ LED linh hoạt, dây đơn và hai mặt nhiều lớp.

2. Độ linh hoạt và khả năng chống uốn tốt

Nhà máy có máy kiểm tra uốn chuyên nghiệp, mỗi lô vật liệu đều phải trải qua

Hàng chục nghìn bài kiểm tra uốn trước khi sản xuất hàng loạt.

Tổng quan về thông số thiết kế FPC

1. Kích thước

   • FPC chính xác: Kích thước tối đa là 240mm x 500mm với giới hạn cho phép tối đa là 250mm x 500mm.
   • Bảng vật liệu dạng cuộn: Chiều rộng tối đa 240mm và chiều dài tối đa 100 mét.

2. Số lớp

   • Bảng một lớp: Cấu trúc đơn giản, lý tưởng cho các thiết bị điện tử và điều khiển công nghiệp với mạch đơn giản.
   • Bảng hai lớp: Có hai lớp đồng, tăng số lượng lỗ thông và phù hợp với các ứng dụng trong điện thoại di động và thiết bị ô tô.

3. Tùy chọn màu sắc mặt nạ hàn

   • Vàng: Được khuyến nghị cho hầu hết các sản phẩm, bao gồm các sản phẩm cáp khác nhau.
   • Đen: Thường được sử dụng trong các ứng dụng cao cấp hoặc nhạy cảm với ánh sáng như ô tô, điện thoại di động, màn hình LED, v.v.
   • Trắng: Bao gồm một lớp phủ trắng bổ sung, lý tưởng cho các sản phẩm yêu cầu phản xạ, như thiết bị chiếu sáng và thiết bị làm đẹp y tế.

4. Tùy chọn độ dày lá đồng

   • Bảng đơn FPC chính xác: 18um (0.5oz) hoặc 35um (1oz).
   • Bảng hai lớp FPC chính xác: 12um (0.33oz), 18um (0.5oz) hoặc 35um (1oz).
   • Bảng đơn FPC thông thường: Các tùy chọn bao gồm 18um/25um/35um (1oz) hoặc 50um.
   • Bảng hai lớp FPC thông thường: Các lựa chọn là 18-25um, 25-25um, 35-35um hoặc 35-70um.

5. Độ rộng/khoảng cách đường dây tối thiểu

   • Khuyến nghị tối thiểu 3mil để giảm khó khăn trong sản xuất và tỷ lệ lỗi.
