Làm thế nào để thiết kế một bảng FPC?

Chúng tôi là nhà sản xuất bảng mạch in dẻo chuyên nghiệp, có thể cung cấp bảng mạch in dẻo FPC, mạch in dẻo FPC, bảng mạch in HDI, dải đèn LED SMD, dải LED COB, thiết kế bảng mạch PCB, màn hình hiển thị LED dẻo, PCB điện tử, lắp ráp mạch in, lắp ráp thẻ mạch, bảng mạch của máy làm đẹp mặt nạ tại nhà và thiết bị mọc tóc, v.v.

Mô tả FPC:

Mẫu FPC: HQ049
Tên FPC: FPC Chăm sóc sức khỏe hồng ngoại
Tính năng FPC: Bảng hai lớp, lớp phủ phim hai mặt, bảng trắng, chữ đen, chống oxy hóa OSP

Thông số kỹ thuật FPC:

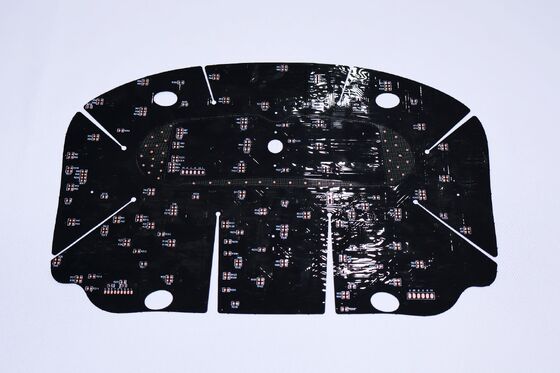

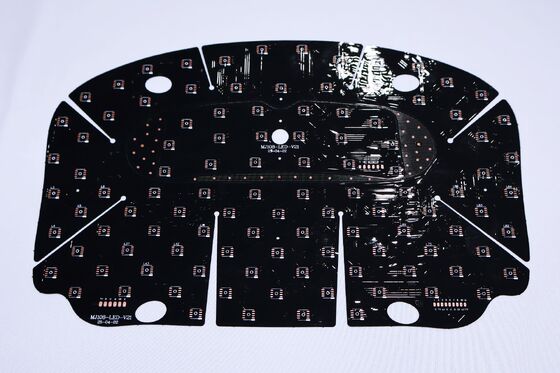

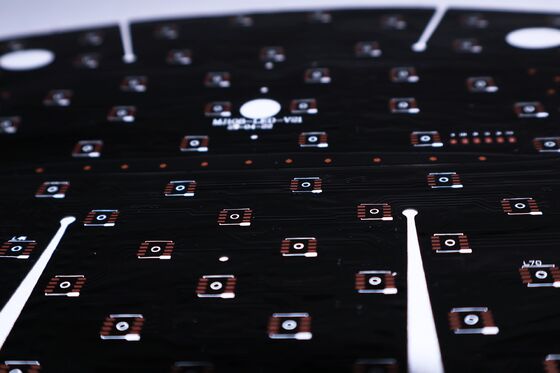

1. Tùy chỉnh độ dày vật liệu và yêu cầu quy trình khác nhau theo nhu cầu của bạnFPC Chăm sóc sức khỏe hồng ngoại và các bảng mạch của mặt nạ LED dẻo, hệ thống dây một và hai mặt nhiều lớp.

2. Tính linh hoạt và khả năng chống uốn tốt

Nhà máy có máy kiểm tra uốn chuyên nghiệp, mỗi lô vật liệu đều phải trải qua

Hàng chục nghìn bài kiểm tra uốn trước khi sản xuất hàng loạt.

Tổng quan về thông số thiết kế FPC

1. Kích thước

   • FPC chính xác: Kích thước tối đa là 240mm x 500mm với giới hạn cho phép tối đa là 250mm x 500mm.
   • Bảng vật liệu dạng cuộn: Chiều rộng tối đa 240mm và chiều dài tối đa 100 mét.

2. Số lớp

   • Bảng một lớp: Cấu trúc đơn giản, lý tưởng cho các thiết bị điện tử và điều khiển công nghiệp với mạch đơn giản.
   • Bảng hai lớp: Có hai lá đồng, tăng số lượng lỗ thông và phù hợp với các ứng dụng trong điện thoại di động và thiết bị ô tô.

3. Tùy chọn màu mặt nạ hàn

   • Vàng: Được khuyến nghị cho hầu hết các sản phẩm, bao gồm các sản phẩm cáp khác nhau.
   • Đen: Thường được sử dụng trong các ứng dụng cao cấp hoặc nhạy cảm với ánh sáng như ô tô, điện thoại di động, màn hình LED, v.v.
   • Trắng: Bao gồm một lớp phủ trắng bổ sung, lý tưởng cho các sản phẩm yêu cầu phản xạ, như thiết bị chiếu sáng và thiết bị làm đẹp y tế.

4. Tùy chọn độ dày lá đồng

   • Bảng đơn FPC chính xác: 18um (0.5oz) hoặc 35um (1oz).
   • Bảng hai lớp FPC chính xác: 12um (0.33oz), 18um (0.5oz) hoặc 35um (1oz).
   • Bảng đơn FPC thông thường: Các tùy chọn bao gồm 18um/25um/35um (1oz) hoặc 50um.
   • Bảng hai lớp FPC thông thường: Các lựa chọn là 18-25um, 25-25um, 35-35um hoặc 35-70um.

5. Chiều rộng/khoảng cách đường tối thiểu

   • Khuyến nghị tối thiểu là 3mil để giảm khó khăn trong sản xuất và tỷ lệ lỗi.

Chứng chỉ và Danh hiệu

Xin lưu ý:

Tất cả ảnh trên trang web này là ảnh thật. Do sự thay đổi về ánh sáng, góc chụp và độ phân giải màn hình, hình ảnh bạn nhìn thấy có thể có một mức độ sai lệch màu nhất định. GongDong HongQi là nhà sản xuất bảng mạch chuyên nghiệp với 16 năm lịch sử tại Trung Quốc. Sản phẩm của chúng tôi được cập nhật và nâng cấp hàng năm và Chúng tôi chuyên về tất cả các loại dịch vụ tạo mẫu và tùy chỉnh FPC, Nếu bạn quan tâm đến sản phẩm của chúng tôi, vui lòng cho chúng tôi biết yêu cầu của bạn, chúng tôi sẽ giúp bạn cung cấp các giải pháp chuyên nghiệp, sản xuất chất nền, đi dây, thiết kế nguyên tắc, khuôn, vá, cắm và các dịch vụ một cửa khác.

vui lòng liên hệ với chúng tôi trực tuyến hoặc gửi E-mail cho chúng tôi, và chúng tôi sẽ cung cấp cho bạn dịch vụ một kèm một từ đội ngũ bán hàng chuyên nghiệp của chúng tôi.Cảm ơn bạn đã dành thời gian.
