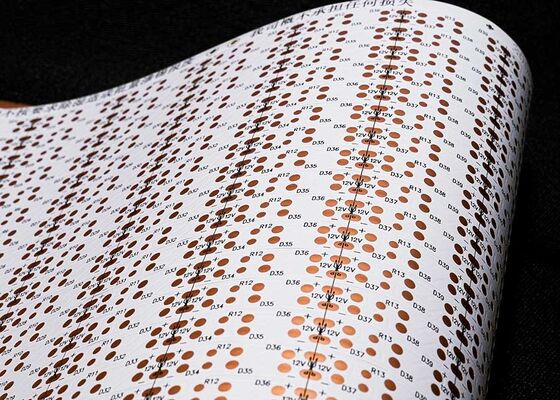

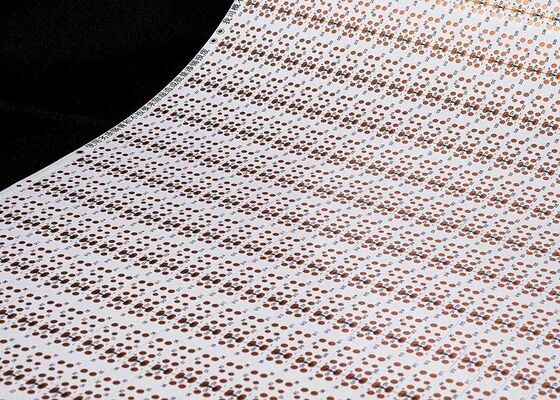

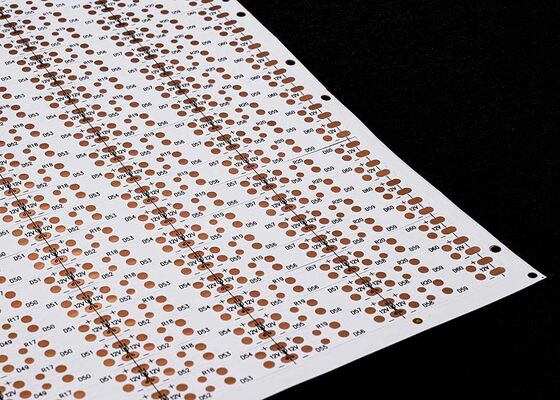

Bảng mạch LED 12V với 60 hạt đèn 3528 Bảng mạch LED hai mặt

Mô tả sản phẩm:

Mẫu sản phẩm:HQ30061(màu sáng)
Tên sản phẩm: Bảng mạch LED linh hoạt
Tính năng sản phẩm: Bảng hai lớp với màng trắng hai mặt Chữ đen OSP Chống oxy hóa

Thông số kỹ thuật sản phẩm:3528, với 60LED/PCS, kích thước: 8*503mm, Bảng hai mặt 12V màng trắng FPCB

Thông số thiết kế FPC

Thông số kỹ thuật chính:

1. Về Kích thước:

FPC chính xác: Kích thước tối đa là 240X500mm (giới hạn 250X500mm), và không có giới hạn về kích thước tối thiểu. Bảng cuộn: chiều rộng tối đa 240. chiều dài tối đa 100 mét.

2. Số lớp trên bảng mạch

• Cấu trúc bảng đơn lớp đơn giản và thường được sử dụng trong điều khiển công nghiệp, thiết bị điện tử và các lĩnh vực khác có mạch tương đối đơn giản.
• So với FPC đơn lớp, bảng hai mặt có hai lớp lá đồng, tăng số lượng lỗ xuyên và tạo thành các đường dẫn dẫn điện. Chúng thường được sử dụng trong điện thoại di động, thiết bị ô tô và các sản phẩm khác.

3. Màu mực hàn

Màu mực hàn của FPC là vàng, đen và trắng. Đề xuất sử dụng màu vàng, màng vàng phù hợp với phần lớn các sản phẩm, chẳng hạn như các sản phẩm cáp khác nhau. Màng đen thường được sử dụng trong các sản phẩm cao cấp hoặc hấp thụ ánh sáng, chẳng hạn như ô tô, điện thoại di động, màn hình LED, v.v. Màng trắng có thêm một lớp phủ trắng so với màng vàng, và thường được sử dụng trong các sản phẩm yêu cầu phản xạ, chẳng hạn như thiết bị chiếu sáng, màn hình LED, sản phẩm làm đẹp y tế, v.v.

4. Độ dày

• lá đồng
• Các tùy chọn bảng đơn FPC chính xác bao gồm 18um (0.5oz) và 35um (1oz);
• Bảng hai lớp FPC chính xác có thể được chọn từ 12um (0.33oz), 18um (0.5oz) và 35um (1oz).
• Bảng đơn FPC thông thường có thể chọn 18um/25um/35um (1oz)/50um;

Bảng hai lớp FPC thông thường có thể được chọn từ 18-25um, 25-25um, 35-35um hoặc 35-70um.

5. Chiều rộng đường/khoảng cách đường tối thiểu

Trong điều kiện bình thường, càng nhỏ thì càng khó, tỷ lệ lỗi càng cao, và thường được khuyến nghị sử dụng ít nhất 3mil.

Quy trình dịch vụ

1. Tư vấn

16 năm tập trung vào thiết kế và sản xuất R&D bảng mạch linh hoạt FPC, cung cấp cho khách hàng các giải pháp cá nhân hóa, bản vẽ thiết kế, phát triển sản phẩm mới và cung cấp hỗ trợ kỹ thuật liên quan.

2. Báo giá

Báo giá mẫu hoặc lô hàng cùng loại công nghệ, vật liệu, công nghệ tiên tiến, ưu đãi giá, giúp khách hàng tiết kiệm chi phí.

3. Chuyên nghiệp

Công ty chúng tôi có thiết bị và công nghệ sản xuất tiên tiến từ Đức, Nhật Bản, Đài Loan và các khu vực khác, sản xuất chuyên nghiệp, quy mô lớn. Nhà máy của chúng tôi có diện tích gần 20.000 mét vuông, với hơn 800 nhân viên và 50 nhân viên kỹ thuật chủ chốt cấp cao.

4. Thiết kế

Cung cấp giải pháp cho khách hàng để hoàn thiện một số chứng nhận hệ thống quốc tế, có thể cung cấp sản xuất đế, đi dây, thiết kế nguyên lý, khuôn, dán bề mặt, cắm và mở lưới thép dịch vụ một cửa, 16 năm tích lũy trình độ chuyên môn và kỹ thuật, xứng đáng với sự lựa chọn và tin tưởng của bạn.

5. Làm mẫu

Chúng tôi chuyên cung cấp dịch vụ làm mẫu và tùy chỉnh FPC, công ty có dây chuyền sản xuất nhanh chóng, ví dụ: mẫu bảng mạch linh hoạt hai lớp có thể hoàn thành trong vòng 5-7 ngày.

Chứng chỉ và Danh hiệu

Xin lưu ý:

Tất cả ảnh trên trang web này đều là ảnh thật. Do sự thay đổi về ánh sáng, góc chụp và độ phân giải màn hình, hình ảnh bạn nhìn thấy có thể có một mức độ sai lệch màu nhất định. GongDong HongQi là nhà sản xuất bảng mạch chuyên nghiệp với 16 năm lịch sử tại Trung Quốc. Sản phẩm của chúng tôi được cập nhật và nâng cấp hàng năm và Chúng tôi chuyên về tất cả các loại dịch vụ làm mẫu và tùy chỉnh FPC, Nếu bạn quan tâm đến sản phẩm của chúng tôi, vui lòng cho chúng tôi biết yêu cầu của bạn, chúng tôi sẽ giúp bạn cung cấp các giải pháp chuyên nghiệp, sản xuất đế, đi dây, thiết kế nguyên lý, khuôn, dán bề mặt, cắm và các dịch vụ một cửa khác.vui lòng liên hệ với chúng tôi trực tuyến hoặc gửi E-mail cho chúng tôi,và chúng tôi sẽ cung cấp cho bạn dịch vụ một kèm một từ đội ngũ bán hàng chuyên nghiệp của chúng tôi.
