Dải đèn LED chống nước PCB linh hoạt | Bảng mạch in Polyimide (PI) cho các giải pháp chiếu sáng công nghiệp tùy chỉnh

Dải đèn LED chống nước PCB linh hoạt | Bảng mạch in Polyimide (PI) cho các giải pháp chiếu sáng công nghiệp tùy chỉnh

Tên thương hiệu:	HQ
Số mẫu:	HQ00047
MOQ:	3000 CÁI
giá bán:	Có thể đàm phán
Thời gian giao hàng:	Có thể thương lượng
Điều khoản thanh toán:	L/C, D/A, T/T.

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Quảng Đông, Trung Quốc

Chứng nhận:

UL E477885 IATF16949 GB/T 16949

Mã trạng thái:

Phương pháp tiếp thị:

Bán hàng trực tiếp tại nhà máy

Kích cỡ:

tùy chỉnh

Sản phẩm làm việc hiện tại:

không thấm nước:

Điện áp làm việc của sản phẩm:

Điện áp:

Chất liệu sản phẩm:

Polyimide

Lớp sản phẩm:

Lớp đơn

Máy chủ:

cởi mở

Màu sản phẩm:

màu vàng

Màu sắc:

Trắng

Độ cứng cơ học:

Linh hoạt

độ dày:

0,2mm

Ứng dụng sản phẩm:

đèn led

chi tiết đóng gói:

Đóng gói với các trường hợp giấy mạnh

Khả năng cung cấp:

100000 mảnh mỗi tháng

Làm nổi bật:

LED FPC 12V

Bảng mạch in linh hoạt không thấm nước

Chất liệu Polyimide FPCB

Mô tả sản phẩm

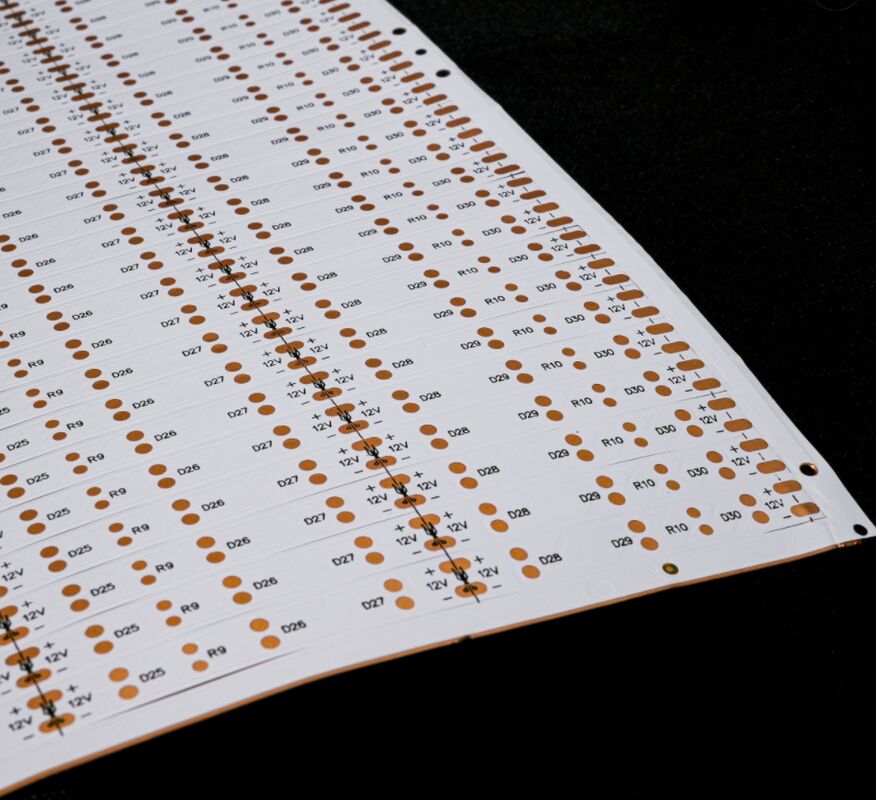

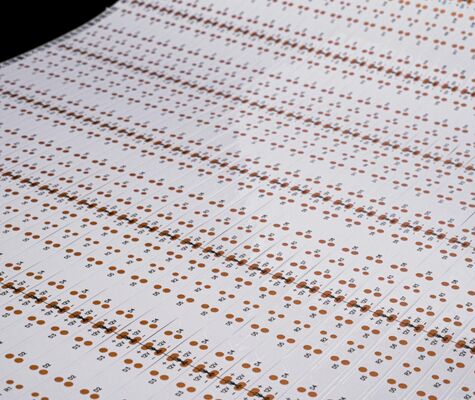

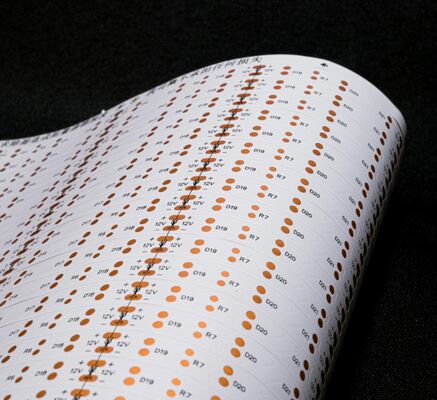

HQ047 LED Light Strip Flexible Printed Circuit Board

Bảng mạch linh hoạt hai lớp với mặt nạ hàn màu đen, được thiết kế để linh hoạt hơn và chống uốn cong trong các ứng dụng chiếu sáng đa năng.

Thông số kỹ thuật sản phẩm

Mô hình sản phẩm	HQ00046
Tên sản phẩm	Dải đèn LED FPC
Cấu trúc mạch	Bảng mạch hai lớp
Lớp phủ bề mặt	Mặt nạ hàn màu đen hai mặt với màn viền lụa màu đen
Điều trị bằng chất chống oxy hóa	OSP (Cơ chế bảo quản khả năng hàn hữu cơ)
Hiệu suất cốt lõi	Độ linh hoạt cao và khả năng chống uốn cong xuất sắc

Thông số kỹ thuật & Tùy chọn tùy chỉnh

Thông số kỹ thuật kích thước

FPC chính xác: Kích thước tối đa 240×500mm (giới hạn: 250×500mm)
FPC loại cuộn: chiều rộng tối đa 240mm; chiều dài tối đa 100 mét
Không có giới hạn kích thước tối thiểu

Cấu hình lớp mạch

Chọn giữa các cấu hình FPC một lớp, hai lớp hoặc nhiều lớp dựa trên sự phức tạp của ứng dụng:

FPC một lớp:Giải pháp hiệu quả về chi phí cho các mạch phức tạp thấp trong các hệ thống điều khiển công nghiệp và hệ thống chiếu sáng cơ bản
FPC hai lớp:Việc xử lý dòng điện và tiêu hao nhiệt được cải thiện cho các thiết bị di động, bảng điều khiển ô tô và các dải LED trung bình đến cao cấp
FPC đa lớp:Các giải pháp tùy chỉnh cho các ứng dụng cực kỳ phức tạp với yêu cầu dây điện dày đặc

Tùy chọn màu mặt nạ hàn

Màu vàng:Tùy chọn phổ biến, hiệu quả về chi phí cho các ứng dụng chung
Đen:Lựa chọn cao cấp cho các kịch bản hấp thụ ánh sáng (máy chiếu sáng ô tô, màn hình)
Màu trắng:Lớp phủ phản xạ để sử dụng tối đa ánh sáng trong đèn chiếu sáng

Độ dày tấm đồng

Loại FPC	Cấu hình lớp	Độ dày có sẵn
FPC chính xác	Một lớp	18μm (0,5oz), 35μm (1oz)
FPC chính xác	2 lớp	12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
FPC tiêu chuẩn	Một lớp	18μm, 25μm, 35μm (1oz), 50μm
FPC tiêu chuẩn	2 lớp	18-25μm, 25-25μm, 35-35μm, 35-70μm

Độ chính xác sản xuất

Chiều rộng đường tối thiểu / khoảng cách 3mil (0,076mm) được khuyến cáo cho năng suất sản xuất tối ưu, hiệu quả chi phí và độ tin cậy.

Hiệu suất và đảm bảo chất lượng

Tính linh hoạt và khả năng uốn cong

Mỗi lô được thử nghiệm nghiêm ngặt bằng thiết bị uốn cong chuyên nghiệp, chịu đựng hàng chục ngàn chu kỳ để đảm bảo hiệu suất trong các ứng dụng năng động.

Khả năng sản xuất

Khu vực nhà máy: 20.000 mét vuông
Lực lượng lao động: 800+ nhân viên bao gồm 50 chuyên gia kỹ thuật cao cấp
Thiết bị tiên tiến từ Đức, Nhật Bản và Đài Loan
Các dây chuyền chuyên dụng cho mẫu và sản xuất khối lượng lớn

Quá trình dịch vụ tùy chỉnh

Tư vấn & Hỗ trợ kỹ thuật

16 năm chuyên môn FPC cung cấp các giải pháp phù hợp, tối ưu hóa bản vẽ, phát triển sản phẩm mới và hướng dẫn kỹ thuật.

Giá cạnh tranh

Tối ưu hóa chi phí thông qua các quy trình tiêu chuẩn, nguồn cung cấp vật liệu chiến lược và quản lý sản xuất hiệu quả.

Dịch vụ tích hợp

Sản xuất chất nền cơ bản với xác minh chất lượng
Hướng dẫn mạch và tối ưu hóa thiết kế sơ đồ
Phát triển khuôn tùy chỉnh
SMT và lắp ráp lỗ xuyên
Sản xuất lưới thép

Sản xuất nguyên mẫu nhanh

Dành dây chuyền sản xuất nhanh cho các mẫu với thời gian dẫn 5-7 ngày cho các nguyên mẫu FPC hai lớp.

Chứng chỉ chất lượng & ghi chú

Nhiều chứng nhận hệ thống quốc tế đảm bảo tuân thủ các tiêu chuẩn ngành công nghiệp toàn cầu và các yêu cầu pháp lý.

Tất cả các hình ảnh sản phẩm là chính xác. Sự thay đổi màu sắc nhỏ có thể xảy ra do điều kiện chiếu sáng hoặc sự khác biệt hiển thị.

Dải đèn LED chống nước PCB linh hoạt | Bảng mạch in Polyimide (PI) cho các giải pháp chiếu sáng công nghiệp tùy chỉnh 0

Dải đèn LED chống nước PCB linh hoạt | Bảng mạch in Polyimide (PI) cho các giải pháp chiếu sáng công nghiệp tùy chỉnh 1

Dải đèn LED chống nước PCB linh hoạt | Bảng mạch in Polyimide (PI) cho các giải pháp chiếu sáng công nghiệp tùy chỉnh 2

Dải đèn LED chống nước PCB linh hoạt | Bảng mạch in Polyimide (PI) cho các giải pháp chiếu sáng công nghiệp tùy chỉnh 3

Dải đèn LED chống nước PCB linh hoạt | Bảng mạch in Polyimide (PI) cho các giải pháp chiếu sáng công nghiệp tùy chỉnh 4

Dải đèn LED chống nước PCB linh hoạt | Bảng mạch in Polyimide (PI) cho các giải pháp chiếu sáng công nghiệp tùy chỉnh 5

Dải đèn LED chống nước PCB linh hoạt | Bảng mạch in Polyimide (PI) cho các giải pháp chiếu sáng công nghiệp tùy chỉnh 6

Dải đèn LED chống nước PCB linh hoạt | Bảng mạch in Polyimide (PI) cho các giải pháp chiếu sáng công nghiệp tùy chỉnh 7

Dải đèn LED chống nước PCB linh hoạt | Bảng mạch in Polyimide (PI) cho các giải pháp chiếu sáng công nghiệp tùy chỉnh 8

Dải đèn LED chống nước PCB linh hoạt | Bảng mạch in Polyimide (PI) cho các giải pháp chiếu sáng công nghiệp tùy chỉnh 9

Danh mục sản phẩm FPC được cập nhật hàng năm để phù hợp với các xu hướng công nghệ mới nổi.
