Thông số kỹ thuật và Dịch vụ tùy chỉnh cho Dải đèn LED FPC HQ046

Tóm tắt

1. Tổng quan sản phẩm về FPC dải đèn LED HQ046

2. Thông số kỹ thuật và Phạm vi tùy chỉnh

2.1 Thông số kỹ thuật về kích thước

• FPC chính xác: Kích thước tối đa 240×500mm (thông số giới hạn: 250×500mm); không có giới hạn kích thước tối thiểu.

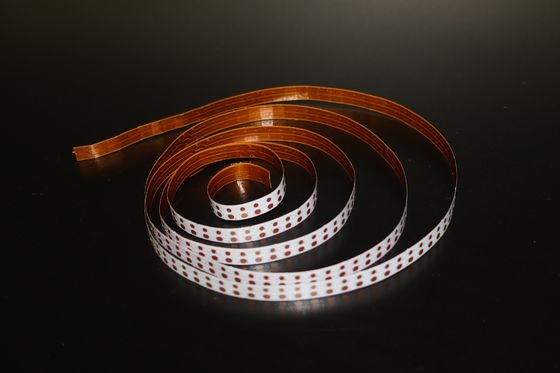

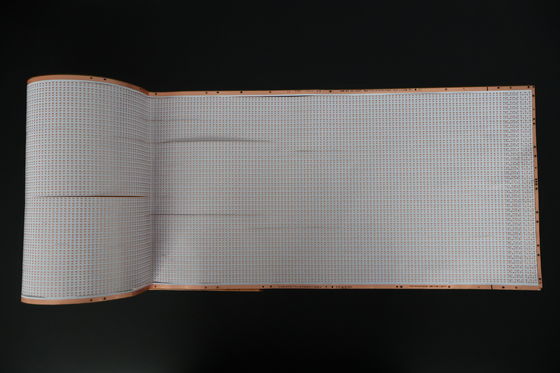

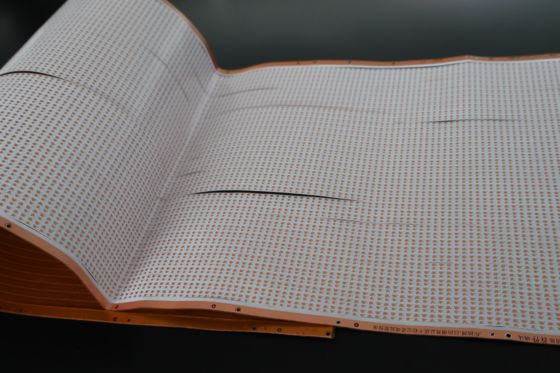

• FPC dạng cuộn: Chiều rộng tối đa 240mm; chiều dài tối đa 100 mét.

2.2 Cấu hình lớp mạch

• FPC một lớp: Có cấu trúc đơn giản, tiết kiệm chi phí và phù hợp với các mạch có độ phức tạp thấp trong các bộ điều khiển công nghiệp, dụng cụ điện tử và hệ thống chiếu sáng cơ bản.
• FPC hai lớp: Kết hợp các lớp đồng kép được liên kết với nhau bằng các lỗ thông qua mạ được tăng cường, cho phép xử lý dòng điện và tản nhiệt vượt trội. Nó lý tưởng cho các sản phẩm tích hợp cao như thiết bị di động, bảng điều khiển thiết bị ô tô và dải đèn LED tầm trung đến cao .
• FPC nhiều lớp: Có thể tùy chỉnh cho các ứng dụng cực kỳ phức tạp đòi hỏi hệ thống dây dày đặc, truyền tín hiệu đa dạng và tích hợp chức năng nâng cao.

2.3 Màu mặt nạ hàn và Ứng dụng

• Mặt nạ hàn màu vàng: Một lựa chọn phổ biến, tiết kiệm chi phí, tương thích với hầu hết các ứng dụng (ví dụ: cụm cáp chung) do hiệu suất và khả năng thích ứng cân bằng của nó.
• Mặt nạ hàn màu đen: Được ưa chuộng cho các tình huống cao cấp hoặc hấp thụ ánh sáng (ví dụ: đèn ô tô, đèn nền điện thoại thông minh, màn hình LED) vì nó giảm thiểu sự phản xạ ánh sáng và tăng cường tính đồng nhất về mặt hình ảnh .
• Mặt nạ hàn màu trắng: Được trang bị lớp phủ phản chiếu đặc biệt để tối đa hóa việc sử dụng ánh sáng, làm cho nó phù hợp với đèn chiếu sáng, màn hình LED và thiết bị thẩm mỹ y tế.

2.4 Độ dày lá đồng

• FPC chính xác:
  • Một lớp: 18μm (0,5oz), 35μm (1oz)
  • Hai lớp: 12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
• FPC tiêu chuẩn:
  • Một lớp: 18μm, 25μm, 35μm (1oz), 50μm
  • Hai lớp: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Chiều rộng/Khoảng cách đường dây tối thiểu

3. Hiệu suất cốt lõi và Kiểm soát chất lượng

3.1 Độ linh hoạt và Khả năng chống uốn

• Mỗi lô vật liệu cơ bản đều trải qua thử nghiệm bằng thiết bị uốn chuyên nghiệp để đảm bảo hiệu suất nhất quán.
• Tất cả các vật liệu đều trải qua hàng chục nghìn chu kỳ uốn trước khi sản xuất hàng loạt, đảm bảo khả năng chống hỏng hóc do mỏi trong các tình huống ứng dụng động (ví dụ: chiếu sáng có thể gập lại, lắp đặt bề mặt cong) .

3.2 Khả năng sản xuất

• Diện tích nhà máy: Khoảng 20.000 mét vuông.
• Lực lượng lao động: Hơn 800 nhân viên, bao gồm 50 chuyên gia kỹ thuật cao cấp.
• Dây chuyền sản xuất: Chuyên về cả chế tạo mẫu nhanh và sản xuất hàng loạt số lượng lớn, hỗ trợ lập kế hoạch sản xuất linh hoạt.

4. Quy trình dịch vụ tùy chỉnh

4.1 Tư vấn và Hỗ trợ kỹ thuật

• Thiết kế giải pháp phù hợp với nhu cầu ứng dụng cụ thể.
• Tối ưu hóa bản vẽ để tăng cường khả năng sản xuất và hiệu suất.
• Hỗ trợ phát triển sản phẩm mới, từ ý tưởng đến nguyên mẫu.
• Tư vấn kỹ thuật chuyên nghiệp để lựa chọn thông số kỹ thuật và hướng dẫn ứng dụng.

4.2 Báo giá

• Các quy trình kỹ thuật tiêu chuẩn để giảm sự thay đổi trong sản xuất.
• Nguồn cung cấp vật liệu chất lượng cao chiến lược để cân bằng hiệu suất và chi phí.
• Quản lý sản xuất hiệu quả và tối ưu hóa quy trình.

4.3 Thiết kế và Tích hợp

• Sản xuất chất nền cơ bản với xác minh chất lượng vật liệu nghiêm ngặt .
• Định tuyến mạch và tối ưu hóa thiết kế sơ đồ.
• Phát triển khuôn cho các yếu tố hình thức tùy chỉnh.
• SMT (Công nghệ gắn bề mặt) và lắp ráp xuyên lỗ với căn chỉnh chính xác .
• Chế tạo lưới thép phù hợp với yêu cầu thiết kế mạch.

  Tất cả các quy trình đều tuân thủ các tiêu chuẩn chứng nhận quốc tế để đảm bảo độ tin cậy và tính nhất quán của sản phẩm.

4.4 Chế tạo mẫu

5. Chứng nhận và Ghi chú

• Chứng nhận: Dòng sản phẩm có nhiều chứng nhận hệ thống quốc tế (chi tiết cụ thể có sẵn theo yêu cầu), đảm bảo tuân thủ các tiêu chuẩn ngành và yêu cầu pháp lý toàn cầu.
• Tuyên bố từ chối trách nhiệm về hình ảnh: Tất cả hình ảnh sản phẩm trên các nền tảng chính thức đều là hàng thật. Có thể xảy ra các biến thể màu sắc nhỏ do điều kiện ánh sáng, góc chụp hoặc sự khác biệt về độ phân giải màn hình.
• Nâng cấp liên tục: Danh mục sản phẩm FPC của chúng tôi trải qua các bản cập nhật hàng năm và nâng cấp kỹ thuật để phù hợp với các xu hướng công nghệ mới nổi và yêu cầu của thị trường.
