Tổng quan sản phẩm

• Số hiệu: HQ40040

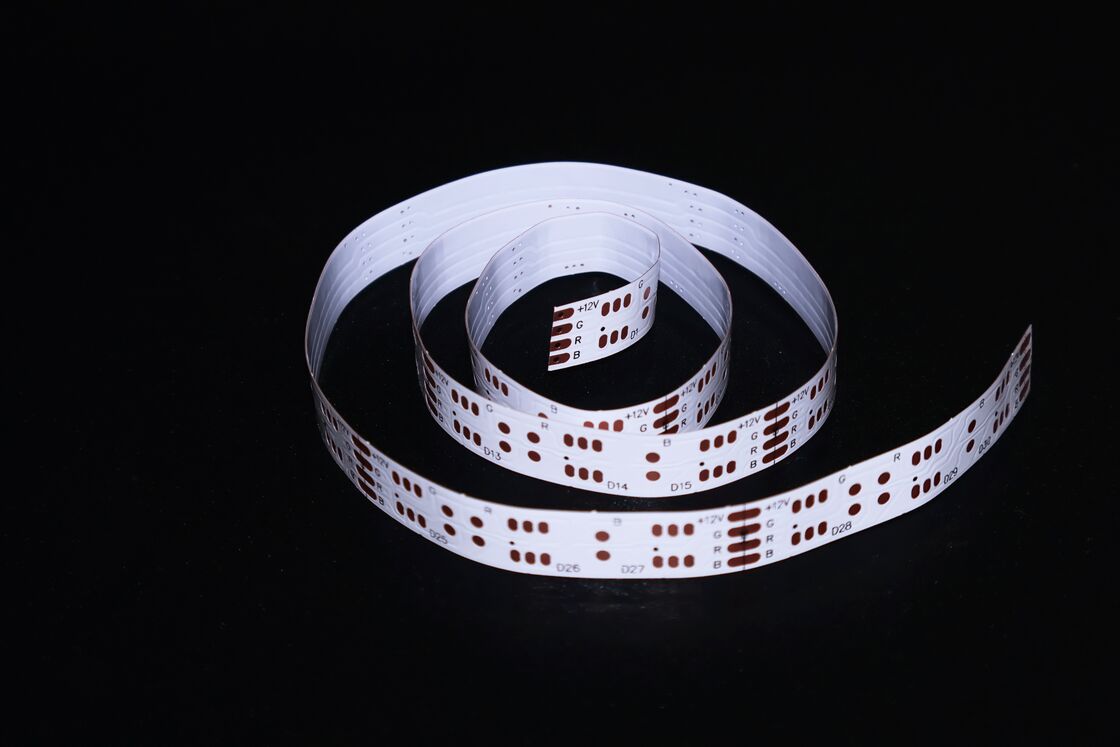

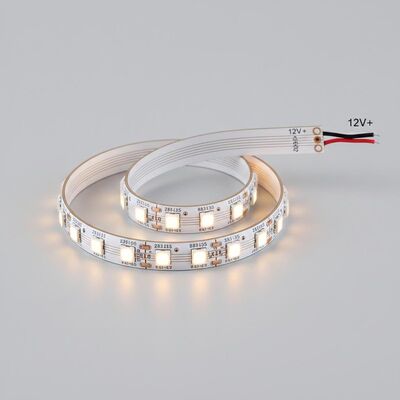

• Tên sản phẩm: Bảng mạch dải đèn LED linh hoạt
• Tính năng: Bảng hai lớp với màng trắng hai mặt, chống oxy hóa OSP ký tự đen

Thông số kỹ thuật:

• Loại LED: 5050
• Số lượng trên mỗi đơn vị: 30 LED/PC
• Kích thước: 10mm x 503mm
• Điện áp: 24V

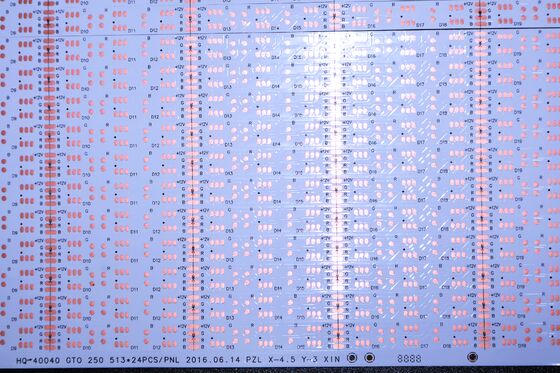

• Loại bảng mạch: FPCB hai mặt với màng trắng

Thông số thiết kế FPC

1. Độ chính xác về kích thước

• FPC chính xác: Kích thước tối đa 240mm (rộng) × 500mm (dài), không có giới hạn kích thước tối thiểu.
• Bảng vật liệu dạng cuộn: Chiều rộng tối đa 240mm, chiều dài tối đa 100 mét.

2. Số lớp

• Bảng một lớp phù hợp với các mạch đơn giản thường được sử dụng trong điều khiển công nghiệp và thiết bị điện tử.
• Bảng hai mặt có hai lớp lá đồng, tăng số lượng lỗ thông và đường dẫn điện, lý tưởng cho các ứng dụng như điện thoại di động, thiết bị ô tô và các sản phẩm phức tạp khác.

3. Tùy chọn màu sắc lớp phủ hàn

• Màu sắc có sẵn: Vàng, Đen và Trắng.
  • Màng vàng: Thích hợp cho các sản phẩm thông dụng (ví dụ: sản phẩm cáp).
  • Màng đen: Được ưa chuộng cho các ứng dụng cao cấp hoặc hấp thụ ánh sáng (ví dụ: ô tô, điện thoại di động, màn hình LED).
  • Màng trắng: Bao gồm một lớp phủ trắng bổ sung, lý tưởng cho các sản phẩm yêu cầu phản xạ (ví dụ: thiết bị chiếu sáng, thiết bị y tế).

4. Độ dày lá đồng

• Tùy chọn bảng đơn FPC chính xác:
  • 18μm (0.5oz) hoặc 35μm (1oz).
• Tùy chọn bảng hai lớp FPC chính xác:
  • 12μm (0.33oz), 18μm (0.5oz) hoặc 35μm (1oz).
• Tùy chọn bảng đơn FPC thông thường:
  • 18μm/25μm/35μm (1oz)/50μm.
• Tùy chọn bảng hai lớp FPC thông thường:
  • 18-25μm, 25-25μm, 35-35μm hoặc 35-70μm.

5. Chiều rộng/khoảng cách đường dây tối thiểu

• Chiều rộng và khoảng cách đường dây tối thiểu được khuyến nghị: 3mil (0.076mm). Kích thước nhỏ hơn có thể làm tăng khó khăn trong sản xuất và tỷ lệ lỗi.

Dịch vụ kỹ thuật

Công ty chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện để đảm bảo hiệu suất tối ưu của sản phẩm:

1. Hỗ trợ thiết kế tùy chỉnh: Giải pháp phù hợp cho các yêu cầu ứng dụng cụ thể.
2. Kiểm tra mẫu: Kiểm tra mẫu miễn phí có sẵn theo yêu cầu.
3. Thời gian quay vòng nhanh: Sản xuất và giao hàng nhanh chóng để đáp ứng thời hạn dự án khẩn cấp.

Đảm bảo chất lượng

• Tất cả các sản phẩm đều được kiểm tra nghiêm ngặt để đảm bảo tuân thủ các tiêu chuẩn ngành.
• Chúng tôi cung cấp bảo hành hài lòng 100% cho sản phẩm của mình, tập trung vào chất lượng và độ tin cậy.

mẫu bảng mạch linh hoạt hai mặt có thể được hoàn thành trong vòng 5-7 ngày.

Chứng chỉ và Danh hiệu

Xin lưu ý:

Tất cả ảnh trên trang web này là ảnh thật. Do sự thay đổi về ánh sáng, góc chụp và độ phân giải màn hình, hình ảnh bạn thấy có thể có một mức độ sai lệch màu nhất định. GongDong HongQi là nhà sản xuất bảng mạch chuyên nghiệp với 16 năm kinh nghiệm tại Trung Quốc. Sản phẩm của chúng tôi được cập nhật và nâng cấp hàng năm và Chúng tôi chuyên về tất cả các loại dịch vụ tạo mẫu và tùy chỉnh FPC, Nếu bạn quan tâm đến sản phẩm của chúng tôi, vui lòng cho chúng tôi biết yêu cầu của bạn, chúng tôi sẽ giúp bạn cung cấp các giải pháp chuyên nghiệp, sản xuất chất nền, đi dây, thiết kế nguyên tắc, khuôn, vá, cắm và các dịch vụ một cửa khác.

vui lòng liên hệ với chúng tôi trực tuyến hoặc gửi E-mail cho chúng tôi, và chúng tôi sẽ cung cấp cho bạn dịch vụ một kèm một từ đội ngũ bán hàng chuyên nghiệp của chúng tôi.Cảm ơn bạn đã dành thời gian.
