Bộ lắp ráp mạch in linh hoạt - PCB hai lớp nhà máy bán trực tiếp

Mô tả sản phẩm

Mô hình:HQ00536

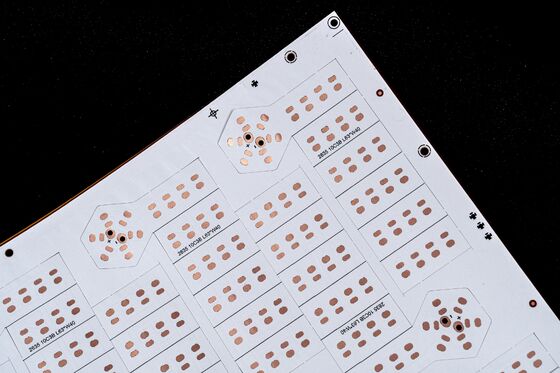

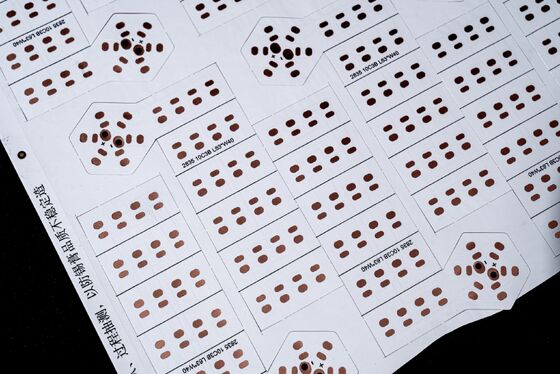

Tên:Dải đèn LED FPC

Đặc điểm:

• Bảng mạch hai lớp
• Phim đen ở cả hai bên
• In văn bản đen
• Xử lý chống oxy hóa bề mặt OSP (bảo vệ khả năng hàn hữu cơ)

Thông số kỹ thuật sản phẩm

1. Tùy chọn tùy chỉnh:
   Là một nhà sản xuất chuyên nghiệp của PCB linh hoạt và FPC, chúng tôi điều chỉnh sản phẩm của mình để đáp ứng các yêu cầu cụ thể của khách hàng:

   • Dải đèn LED FPC
   • FPC chính xác
   • Dải LED màu sắc FPC
   • Bảng FPC một mặt, hai mặt hoặc nhiều lớp

2. Tính chất cơ học:

   • Độ linh hoạt và độ bền tuyệt vời cho các ứng dụng uốn cong
   • Các tiêu chuẩn thử nghiệm trong nhà máy bao gồm hàng chục ngàn chu kỳ uốn cong để đảm bảo độ tin cậy

Các thông số thiết kế FPC

1- Chi tiết kích thước:

• FPC chính xác: Kích thước tối đa: 240mm x 500mm (tối đa 250mm x 500mm)
• Kích thước tối thiểu: Không giới hạn
• Bảng vật liệu cuộn: chiều rộng tối đa: 240mm; chiều dài tối đa: 100 mét

2. Configuration lớp bảng:

• Bảng một lớp phù hợp cho các ứng dụng mạch đơn giản (ví dụ: điều khiển công nghiệp, thiết bị điện tử).
• Bảng hai mặt có hai lớp tấm đồng với ống dẫn, cho phép các đường dẫn phức tạp.

3. Tùy chọn màu mặt nạ hàn:

• Màu có sẵn: Màu vàng, đen hoặc trắng
  • Bộ phim màu vàng:Lý tưởng cho các ứng dụng chung (ví dụ: cáp).
  • Phim đen:Thích hợp cho các sản phẩm cao cấp hoặc nhạy ánh sáng (ví dụ: ô tô, điện thoại di động, màn hình LED).
  • Bộ phim trắng:Bao gồm một lớp phủ màu trắng bổ sung, lý tưởng cho các ứng dụng phản xạ (ví dụ: đồ chiếu sáng, thiết bị thẩm mỹ y tế).

4. Tùy chọn độ dày tấm đồng:

• FPC chính xác: Tùy chọn một lớp: 18μm (0,5oz), 35μm (1oz)
  Các tùy chọn hai lớp: 12μm (0,33oz), 18μm (0,5oz), hoặc 35μm (1oz)
• FPC tiêu chuẩn: Tùy chọn một lớp: 18μm/25μm/35μm (1oz)/50μm
  Các tùy chọn hai lớp: 18-25μm, 25-25μm hoặc 35μm

5- Kích thước và không gian:

• Chiều dài dấu vết tối thiểu: 4mil
• Khoảng cách tối thiểu: 4mil

Thông số kỹ thuật của thiết kế FPC

Các thông số mạch:

• Điện áp hoạt động tối đa: 100V DC/AC
• Kháng cách nhiệt: ≥5MΩ
• Năng lượng dielectric: 30kV/mm

Tính chất vật liệu:

• Vật liệu cơ bản: Phim polyamid linh hoạt hiệu suất cao
• Lớp dính: dính acrylic bền, chống nhiệt
• Kết thúc bề mặt: Điều trị OSP để tăng khả năng hàn

Dòng dịch vụ

1. Tư vấn dự án:

   • Các cuộc thảo luận ban đầu để hiểu các yêu cầu và cung cấp các giải pháp phù hợp.

2. Thiết kế & Prototyping:

   • Dịch vụ thiết kế tùy chỉnh có sẵn theo yêu cầu.

3. Sản xuất:

   • Sản xuất hàng loạt với các tiêu chuẩn kiểm soát chất lượng nghiêm ngặt.

4. Kiểm tra:

   • Kiểm tra toàn diện bao gồm đánh giá điện, cơ khí và môi trường.

5. Giao hàng:

   • Các tùy chọn vận chuyển trên toàn thế giới có sẵn.

Khả năng sản xuất

• Các cơ sở sản xuất hiện đại
• Thiết bị thử nghiệm tiên tiến (ví dụ: máy kiểm tra uốn cong, máy phân tích kháng cách nhiệt)
• Hệ thống quản lý chất lượng được chứng nhận ISO
• Khả năng tạo mẫu nhanh

Giấy chứng nhận và danh dự

Chú ý

1. Tất cả các sản phẩm đều tuân thủ RoHS và đáp ứng các tiêu chuẩn an toàn quốc tế.
2. Đối với đơn đặt hàng tùy chỉnh, vui lòng cung cấp các thông số kỹ thuật chi tiết (tốt nhất là các tệp PDF hoặc Gerber).
3. Liên hệ với chúng tôi để giảm giá về khối lượng hoặc các giải pháp đóng gói tùy chỉnh.
