Chi tiết sản phẩm

Nhà các sản phẩm

Bảng mạch in HDI

Bảng mạch FPCB tùy chỉnh chuyên nghiệp, Bảng mạch linh hoạt FPC và Cáp phẳng linh hoạt FPC. Nhà cung cấp chất lượng cao

Tên

Bảng mạch FPCB tùy chỉnh chuyên nghiệp, Bảng mạch linh hoạt FPC và Cáp phẳng linh hoạt FPC. Nhà cung cấp chất lượng cao

Tên thương hiệu:	HONGQI
Số mẫu:	HQ00513
MOQ:	1000PCS
giá bán:	Có thể đàm phán
Thời gian giao hàng:	8-15 working days
Điều khoản thanh toán:	L/C,D/A,T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin:

GuangDong,China

Chứng nhận:

UL E477885 IATF16949 GB/T13485

Độ dày tấm:

0,25mm ± 0,05

Độ cứng cơ học:

Linh hoạt

Loại đèn LED:

SMD 2835

SMP:

Ủng hộ

Smt và nhúng:

Ủng hộ

Số lượng LED:

60pcs/m

Đồng:

1oz

Soldmask:

Trắng

Phục vụ khác:

Hỗ trợ các dịch vụ tùy chỉnh

Phương pháp tiếp thị:

Nhà máy bán hàng trực tiếp

Vật liệu cơ bản:

Laminate cơ sở nhôm

Không thấm nước:

Đúng

Nhiệt độ hoạt động:

-20 đến 60

Độ dày:

0,1mm

Điện áp:

12V

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

Làm nổi bật:

Bảng mạch FPCB tùy chỉnh

,

Cáp dẹt linh hoạt FPC

,

HDI bảng mạch in

Mô tả sản phẩm

1. Mô tả sản phẩm​

Mẫu sản phẩm: HQ00513​

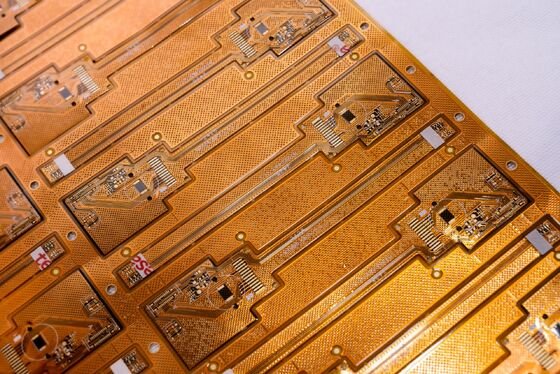

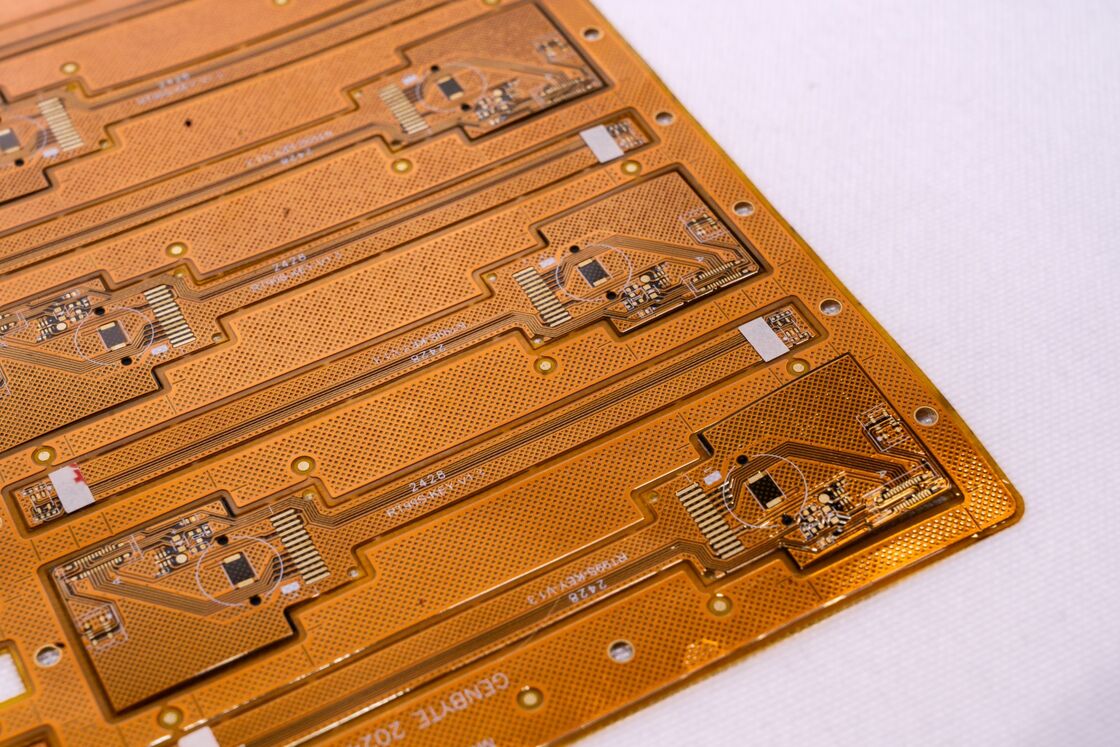

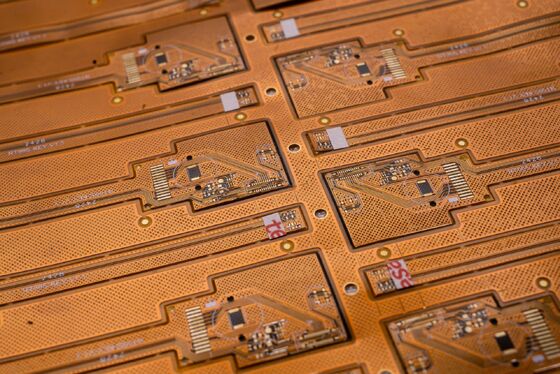

Tên sản phẩm: Mạch in linh hoạt (FPC) kết nối bằng ruy-băng​

Tính năng sản phẩm: Mặt nạ hàn màu vàng hai mặt, hoàn thiện mạ vàng, cấu trúc bảng hai lớp​

Thông số kỹ thuật: Có thể tùy chỉnh theo yêu cầu của khách hàng (dịch vụ tùy chỉnh và sản xuất mẫu có sẵn)
​

2. Thông số thiết kế FPC​

2.1 Các thông số kỹ thuật chính​

2.1.1 Thông số kích thước​

FPC chính xác: Kích thước tối đa: 240×500 mm (giới hạn: 250×500 mm); kích thước tối thiểu: không giới hạn.​

Bảng vật liệu dạng cuộn: Chiều rộng tối đa: 240 mm; chiều dài tối đa: 100 mét.​

2.1.2 Số lớp bảng​

Bảng một lớp: Cấu trúc đơn giản, thường được áp dụng trong các lĩnh vực có mạch tương đối đơn giản (ví dụ: điều khiển công nghiệp, dụng cụ điện tử).​

Bảng hai lớp: Được trang bị hai lớp lá đồng và tăng cường các lỗ thông để tạo thành các đường dẫn điện, thường được sử dụng trong các sản phẩm như điện thoại di động và dụng cụ ô tô.​

2.1.3 Màu mặt nạ hàn​

Màu mặt nạ hàn FPC bao gồm vàng, đen và trắng, với các khuyến nghị như sau:​

Vàng: Thích hợp cho hầu hết các sản phẩm (ví dụ: các sản phẩm cáp khác nhau) – rất được khuyến khích.​

Đen: Thường được sử dụng trong các sản phẩm cao cấp hoặc hấp thụ ánh sáng (ví dụ: ô tô, điện thoại di động, màn hình LED).​

Trắng: Có lớp phủ trắng bổ sung so với mặt nạ hàn màu vàng, thường được sử dụng trong các sản phẩm yêu cầu phản xạ (ví dụ: thiết bị chiếu sáng, màn hình LED, thiết bị thẩm mỹ y tế).​

2.1.4 Độ dày lá đồng​

FPC chính xác:​

Bảng một lớp: Tùy chọn 18 μm (0.5 oz) hoặc 35 μm (1 oz);​

Bảng hai lớp: Tùy chọn 12 μm (0.33 oz), 18 μm (0.5 oz) hoặc 35 μm (1 oz).​

FPC thông thường:​

Bảng một lớp: Tùy chọn 18 μm, 25 μm, 35 μm (1 oz) hoặc 50 μm;​

Bảng hai lớp: Tùy chọn 18-25 μm, 25-25 μm, 35-35 μm hoặc 35-70 μm.​

2.1.5 Chiều rộng/khoảng cách đường dây tối thiểu​

Nói chung, chiều rộng/khoảng cách đường dây nhỏ hơn làm tăng độ khó sản xuất và tỷ lệ lỗi. Nên sử dụng tối thiểu 3 mil.​

3. Quy trình dịch vụ​

3.1 Tư vấn & Hỗ trợ kỹ thuật​

Với 16 năm tập trung vào thiết kế, R&D và sản xuất FPC, chúng tôi cung cấp cho khách hàng các giải pháp cá nhân hóa, bản vẽ thiết kế, phát triển sản phẩm mới và hỗ trợ kỹ thuật liên quan.​

3.2 Báo giá​

Chúng tôi cung cấp báo giá cho các mẫu hoặc đơn hàng số lượng lớn với công nghệ nhất quán, vật liệu chất lượng cao và quy trình tiên tiến. Giá cả cạnh tranh của chúng tôi giúp khách hàng giảm chi phí đáng kể.​

3.3 Năng lực sản xuất chuyên nghiệp​

Chúng tôi được trang bị các thiết bị và công nghệ sản xuất tiên tiến từ Đức, Nhật Bản, Đài Loan (Trung Quốc) và các khu vực khác, cho phép sản xuất chuyên nghiệp và quy mô lớn. Nhà máy của chúng tôi có diện tích gần 20.000 mét vuông, với hơn 800 nhân viên và 50 trụ cột kỹ thuật cao cấp.​

3.4 Dịch vụ thiết kế tích hợp​

Chúng tôi cung cấp các giải pháp cho khách hàng và đã đạt được nhiều chứng nhận hệ thống quốc tế. Các dịch vụ một cửa có sẵn, bao gồm sản xuất đế, thiết kế dây, thiết kế sơ đồ, làm khuôn, SMT (Công nghệ gắn bề mặt), DIP (Gói hai hàng chân) và chế tạo khuôn mẫu. Với 16 năm tích lũy kỹ thuật chuyên nghiệp, chúng tôi xứng đáng với sự tin tưởng của bạn.​

3.5 Chế tạo mẫu​

Chuyên về chế tạo mẫu và tùy chỉnh FPC, chúng tôi có dây chuyền sản xuất nhanh. Ví dụ, các mẫu bảng mạch linh hoạt hai lớp có thể được hoàn thành trong vòng 5-7 ngày.

​

Bảng mạch FPCB tùy chỉnh chuyên nghiệp, Bảng mạch linh hoạt FPC và Cáp phẳng linh hoạt FPC. Nhà cung cấp chất lượng cao 4

Bảng mạch FPCB tùy chỉnh chuyên nghiệp, Bảng mạch linh hoạt FPC và Cáp phẳng linh hoạt FPC. Nhà cung cấp chất lượng cao 5

4. Chứng chỉ & Danh hiệu

​

Lưu ý:​

Tất cả hình ảnh trên nền tảng này là hình ảnh thực tế. Tuy nhiên, do sự khác biệt về ánh sáng, góc chụp và độ phân giải màn hình, có thể xảy ra một chút khác biệt về màu sắc trong các hình ảnh bạn xem.​

GongDong HongQi là nhà sản xuất bảng mạch chuyên nghiệp của Trung Quốc với 16 năm kinh nghiệm. Sản phẩm của chúng tôi được cập nhật và nâng cấp hàng năm, và chúng tôi chuyên về các dịch vụ chế tạo mẫu và tùy chỉnh FPC khác nhau. Nếu bạn quan tâm đến sản phẩm của chúng tôi, vui lòng thông báo cho chúng tôi về yêu cầu của bạn – chúng tôi sẽ cung cấp các giải pháp chuyên nghiệp và dịch vụ một cửa (bao gồm sản xuất đế, thiết kế dây, thiết kế sơ đồ, làm khuôn, SMT, DIP, v.v.).​

Để được tư vấn, vui lòng liên hệ với chúng tôi trực tuyến hoặc qua email. Đội ngũ bán hàng chuyên nghiệp của chúng tôi sẽ cung cấp dịch vụ một kèm một. Cảm ơn sự quan tâm của bạn.​
