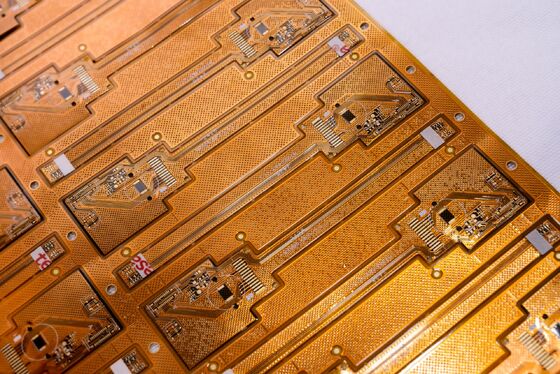

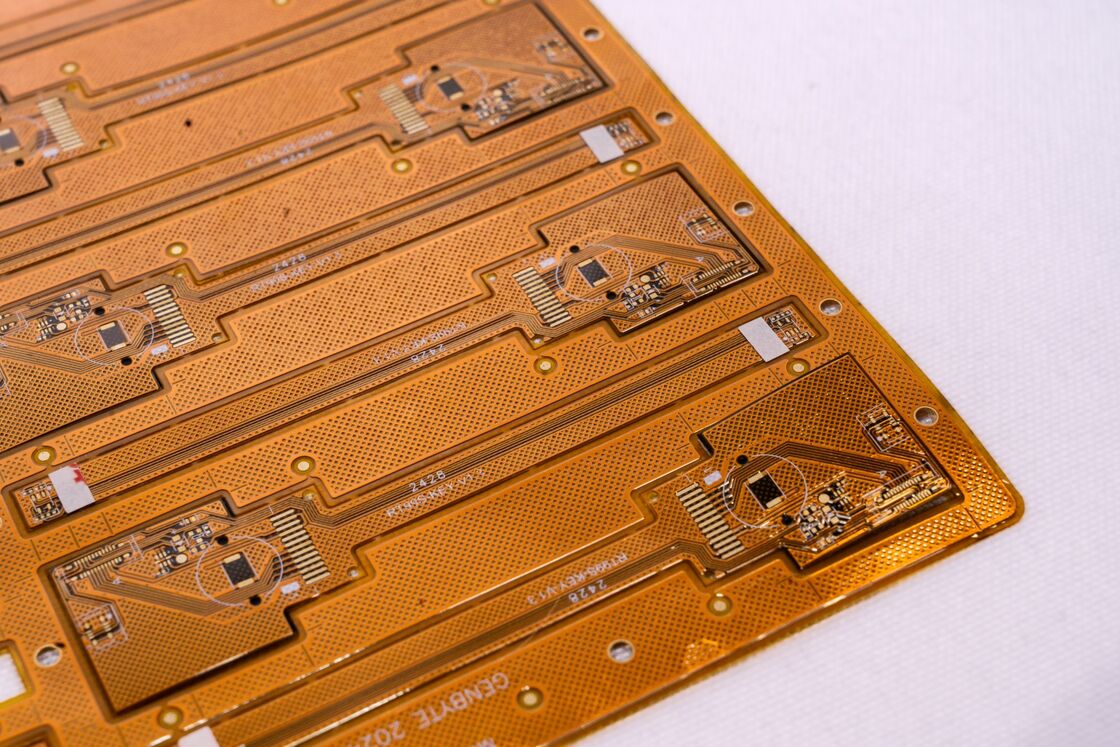

Bảng mạch in HDI hai lớp với lớp hoàn thiện mạ vàng và thiết kế có thể tùy chỉnh cho các ứng dụng mật độ cao

Bảng mạch in HDI hai lớp với lớp hoàn thiện mạ vàng và thiết kế có thể tùy chỉnh cho các ứng dụng mật độ cao

Tên thương hiệu:	HONGQI
Số mẫu:	HQ00513
MOQ:	1000PCS
giá bán:	Có thể đàm phán
Thời gian giao hàng:	8-15 working days
Điều khoản thanh toán:	L/C,D/A,T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin:

GuangDong,China

Chứng nhận:

UL E477885 IATF16949 GB/T13485

Độ dày tấm:

0,25mm±0,05

Độ cứng cơ học:

Linh hoạt

Loại đèn LED:

SMD2835

Ủng hộ

smt và nhúng:

Ủng hộ

Số lượng đèn LED:

60pcs/m

đồng:

Bán mặt nạ:

Trắng

Dịch vụ khác:

hỗ trợ các dịch vụ tùy chỉnh

Phương pháp tiếp thị:

Bán hàng trực tiếp tại nhà máy

Vật liệu cơ bản:

Laminate cơ sở nhôm

không thấm nước:

Nhiệt độ hoạt động:

-20oC đến 60oC

độ dày:

0,1mm

Điện áp:

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

Làm nổi bật:

Bảng mạch FPCB tùy chỉnh

Cáp dẹt linh hoạt FPC

HDI bảng mạch in

Mô tả sản phẩm

Vòng mạch in linh hoạt kết nối dây chuyền (FPC)

Bảng mạch in HDI mật độ cao được thiết kế để tích hợp liền mạch vào các mô-đun điện tử và thiết bị truyền thông.

Thông số kỹ thuật sản phẩm

Mô hình sản phẩm: HQ00513
Tên sản phẩm: Vòng mạch in linh hoạt nối dây (FPC)
Đặc điểm: Mặt nạ hàn màu vàng hai mặt, kết thúc bọc vàng, cấu trúc tấm ván hai lớp
Các thông số kỹ thuật tùy chỉnh và sản xuất mẫu có sẵn

Các thông số thiết kế FPC

Thông số kỹ thuật kích thước

FPC chính xác: Kích thước tối đa: 240 * 500 mm (giới hạn: 250 * 500 mm); Kích thước tối thiểu: không có hạn chế
Bảng vật liệu cuộn: chiều rộng tối đa: 240 mm; chiều dài tối đa: 100 mét

Số lớp bảng

Bảng đơn lớp: Cấu trúc đơn giản cho các thiết bị điều khiển công nghiệp và thiết bị điện tử
Bảng hai lớp: Hai lớp tấm đồng với đường ống mở rộng cho điện thoại di động và các thiết bị ô tô

Tùy chọn màu mặt nạ hàn

Màu vàng: Được khuyến cáo cho hầu hết các sản phẩm bao gồm các ứng dụng cáp khác nhau
Màu đen: Đối với các sản phẩm cao cấp hoặc hấp thụ ánh sáng như ô tô và điện thoại di động
Màu trắng: Với lớp phủ màu trắng bổ sung cho các thiết bị chiếu sáng và thiết bị thẩm mỹ y tế

Độ dày tấm đồng

Loại bảng	Số lớp	Tùy chọn độ dày
FPC chính xác	Một lớp	18 μm (0,5 oz) hoặc 35 μm (1 oz)
FPC chính xác	2 lớp	12 μm (0,33 oz), 18 μm (0,5 oz), hoặc 35 μm (1 oz)
FPC thông thường	Một lớp	18 μm, 25 μm, 35 μm (1 oz), hoặc 50 μm
FPC thông thường	2 lớp	18-25 μm, 25-25 μm, 35-35 μm hoặc 35-70 μm

Chiều rộng đường tối thiểu/sự phân cách đường

Đề nghị tối thiểu 3ml cho hiệu quả sản xuất tối ưu và chất lượng.

Quá trình dịch vụ chuyên nghiệp

Tư vấn và hỗ trợ kỹ thuật

16 năm chuyên môn thiết kế FPC với các giải pháp cá nhân, bản vẽ thiết kế và hỗ trợ phát triển sản phẩm mới.

Đặt giá cạnh tranh

Công nghệ nhất quán, vật liệu chất lượng cao và quy trình tiên tiến với giá cả hiệu quả chi phí cho các mẫu và đơn đặt hàng hàng loạt.

Khả năng sản xuất chuyên nghiệp

Thiết bị tiên tiến từ Đức, Nhật Bản và Đài Loan. Nhà máy bao gồm 20.000 mét vuông với 800+ nhân viên và 50 chuyên gia kỹ thuật cao cấp.

Dịch vụ thiết kế tích hợp

Dịch vụ một cửa bao gồm sản xuất nền, thiết kế dây cáp, thiết kế sơ đồ, chế tạo khuôn, SMT, DIP và chế tạo stencil với chứng nhận quốc tế.

Sản xuất mẫu

Tùy chỉnh mẫu FPC chuyên biệt với sản xuất nhanh chóng - mẫu bảng mạch linh hoạt hai lớp hoàn thành trong 5-7 ngày.

Giấy chứng nhận và danh dự

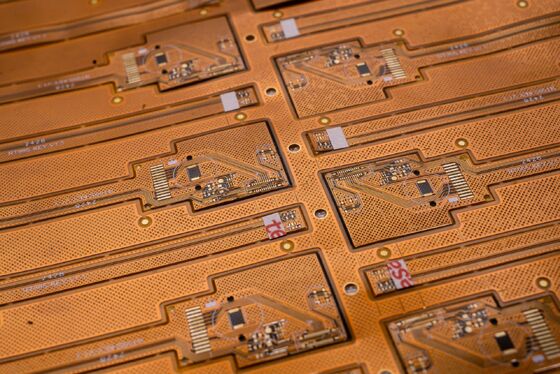

Bảng mạch in HDI hai lớp với lớp hoàn thiện mạ vàng và thiết kế có thể tùy chỉnh cho các ứng dụng mật độ cao 3

Lưu ý:Tất cả hình ảnh đều là chính xác. Có thể có sự thay đổi màu sắc nhẹ do sự khác biệt về ánh sáng, góc chụp và độ phân giải màn hình.

Về GongDong HongQi:Các sản phẩm được cập nhật hàng năm với các dịch vụ sản xuất mẫu FPC chuyên biệt và tùy chỉnh.Liên hệ với chúng tôi cho các giải pháp chuyên nghiệp và dịch vụ một cửa bao gồm sản xuất nền, thiết kế dây, thiết kế sơ đồ, chế tạo khuôn, SMT và DIP.

` `
