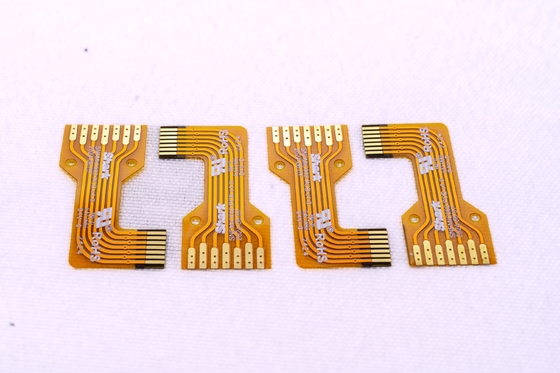

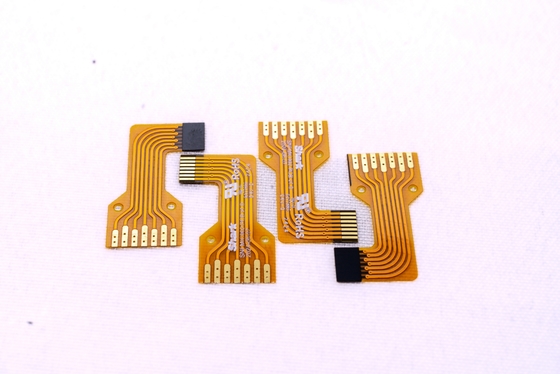

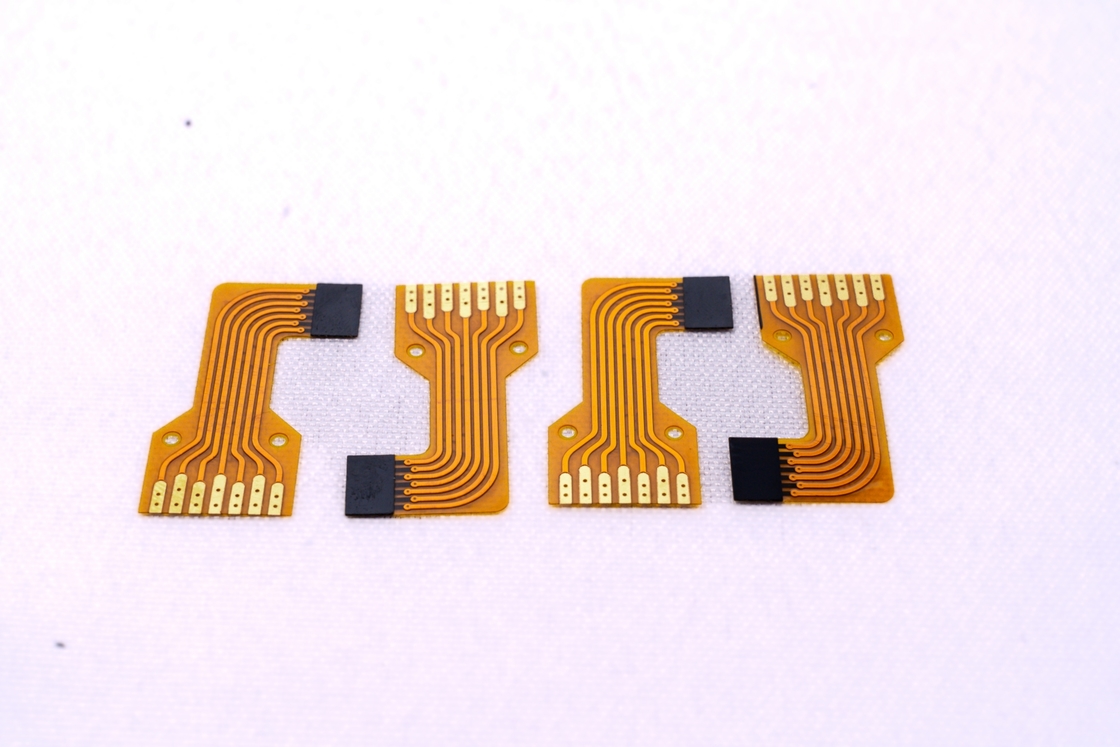

Mô tả sản phẩm:

Model: HQ006

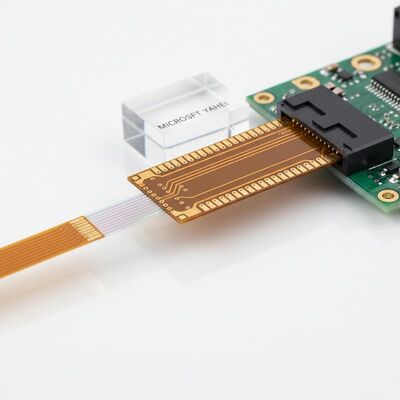

Tên: Kết nối Ribbon FPC

Tính năng:

• Cấu trúc màng vàng hai mặt
• Hoàn thiện mạ vàng
• Thiết kế bảng hai lớp chất lượng cao

Thông số kỹ thuật:

• Có thể tùy chỉnh theo yêu cầu cụ thể (dịch vụ tùy chỉnh và sản xuất mẫu có sẵn)

Thông số thiết kế FPC:

1. Độ chính xác về kích thước:

• Kích thước tối đa cho FPC chính xác: 240mm x 500mm (dung sai lên đến 250mm x 500mm)
• Kích thước tối thiểu: Không giới hạn
• Bảng vật liệu dạng cuộn: Chiều rộng tối đa 240mm, chiều dài tối đa 100 mét

2. Tùy chọn lớp bảng:

• FPC một lớp: Lý tưởng cho các ứng dụng mạch đơn giản như điều khiển công nghiệp và thiết bị điện tử.
• FPC hai mặt: Có hai lớp lá đồng, tăng số lượng lỗ thông và đường dẫn dẫn điện, phù hợp cho các ứng dụng tiên tiến trong thiết bị di động, thiết bị ô tô và các sản phẩm tương tự.

3. Màu sắc lớp phủ hàn:

• Các tùy chọn có sẵn: Vàng, đen hoặc trắng.
• Màng vàng được khuyến nghị cho phần lớn các ứng dụng thông thường (ví dụ: cụm cáp).
• Màng đen thường được sử dụng trong các ứng dụng cao cấp hoặc nhạy cảm với ánh sáng (ví dụ: ô tô, thiết bị di động, màn hình LED).
• Màng trắng bao gồm một lớp phủ phản chiếu bổ sung và lý tưởng cho các sản phẩm yêu cầu phản xạ ánh sáng (ví dụ: thiết bị chiếu sáng, thiết bị y tế).

4. Tùy chọn độ dày lá đồng:

• FPC chính xác:
  • Bảng đơn: 18μm (0.5oz) hoặc 35μm (1oz).
  • Bảng hai lớp: 12μm (0.33oz), 18μm (0.5oz) hoặc 35μm (1oz).
• FPC tiêu chuẩn:
  • Bảng đơn: 18μm/25μm/35μm (1oz)/50μm.
  • Bảng hai lớp: Các tùy chọn bao gồm 18-25μm, 25-25μm, 35-35μm hoặc 35-70μm.

5. Chiều rộng/Khoảng cách đường dây tối thiểu:

• Khuyến nghị tối thiểu 3mil cho các ứng dụng tiêu chuẩn để đảm bảo độ tin cậy và giảm tỷ lệ lỗi.

Quy trình dịch vụ:

1. Hỗ trợ tư vấn & thiết kế:

   • Với hơn 16 năm kinh nghiệm trong thiết kế, R&D và sản xuất FPC, chúng tôi cung cấp các giải pháp phù hợp, bản vẽ thiết kế chi tiết và hỗ trợ kỹ thuật để đáp ứng các yêu cầu độc đáo của bạn.

2. Báo giá & Lấy mẫu:

   • Cung cấp báo giá cạnh tranh cho mẫu hoặc đơn hàng số lượng lớn với công nghệ và vật liệu tiên tiến. Chúng tôi ưu tiên hiệu quả chi phí trong khi vẫn duy trì các tiêu chuẩn chất lượng cao.

3. Khả năng sản xuất tiên tiến:

   • Được trang bị thiết bị sản xuất hiện đại từ Đức, Nhật Bản và Đài Loan.
   • Cơ sở 20.000 mét vuông của chúng tôi sử dụng hơn 800 chuyên gia lành nghề, bao gồm 50 chuyên gia kỹ thuật cao cấp, đảm bảo hiệu quả và độ chính xác trong sản xuất quy mô lớn.

4. Thiết kế & Kỹ thuật toàn diện:

   • Cung cấp các giải pháp trọn gói, bao gồm sản xuất chất nền, thiết kế dây, phát triển nguyên tắc, chế tạo khuôn, vá, cắm và dịch vụ lưới thép.
   • Chuyên môn của chúng tôi được xác nhận bởi nhiều chứng nhận quốc tế và kinh nghiệm lâu năm trong ngành.

5. Sản xuất mẫu:

   • Chuyên sản xuất mẫu FPC với thời gian quay vòng nhanh: mẫu bảng hai mặt hoàn thành trong vòng 5-7 ngày.

Chứng chỉ và Danh hiệu

Lưu ý:
Tất cả hình ảnh sản phẩm là đại diện xác thực cho các sản phẩm của chúng tôi.
Là đối tác đáng tin cậy với hơn 16 năm kinh nghiệm trong ngành, chúng tôi chuyên cung cấp các giải pháp FPC tùy chỉnh chất lượng cao cho các ứng dụng đa dạng trên toàn thế giới.
