Bộ kết nối FPC bọc vàng hai mặt có thể tùy chỉnh cho các ứng dụng FPC ruy băng

Bộ kết nối FPC bọc vàng hai mặt có thể tùy chỉnh cho các ứng dụng FPC ruy băng

Tên thương hiệu:	HONGQI
Số mẫu:	HQ006
MOQ:	500pcs
giá bán:	Có thể đàm phán
Thời gian giao hàng:	Có thể đàm phán
Điều khoản thanh toán:	L/C,D/P,T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Quảng Đông, Trung Quốc

Chứng nhận:

UL E477885 IATF16949 GB/T13485

Kích cỡ:

Có thể tùy chỉnh

chiều rộng:

Tính linh hoạt:

Linh hoạt

đồng:

Màu sắc:

Trắng

Phương pháp tiếp thị:

Bán hàng trực tiếp tại nhà máy

Loại sản phẩm:

Mạch in linh hoạt

Nhiệt độ hoạt động:

-20°C đến 60°C

Hiện hành:

Độ dày cách nhiệt:

bảng thông thường

Màn lụa:

Độ cứng cơ học:

Linh hoạt

Độ dày đồng:

Xếp hạng IP:

Dịch vụ khác:

hỗ trợ các dịch vụ tùy chỉnh

chi tiết đóng gói:

Đóng gói bằng hộp giấy chắc chắn

Khả năng cung cấp:

100000 chiếc mỗi tháng

Làm nổi bật:

HDI PCB ribbon connector

FPC corner connector board

machine connecting PCB connector

Mô tả sản phẩm

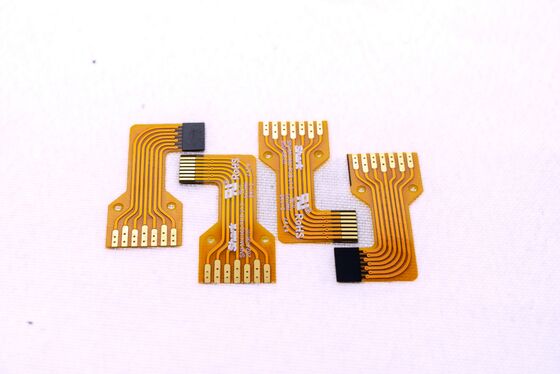

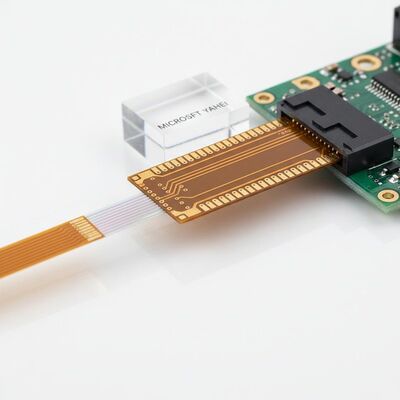

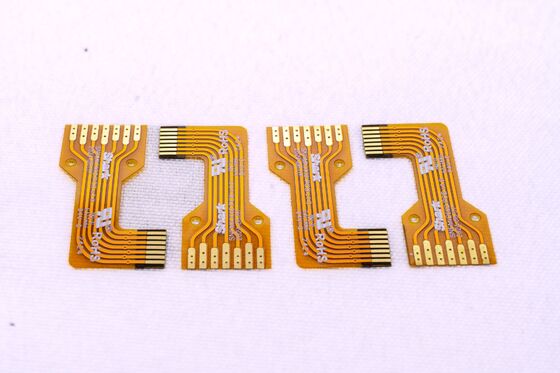

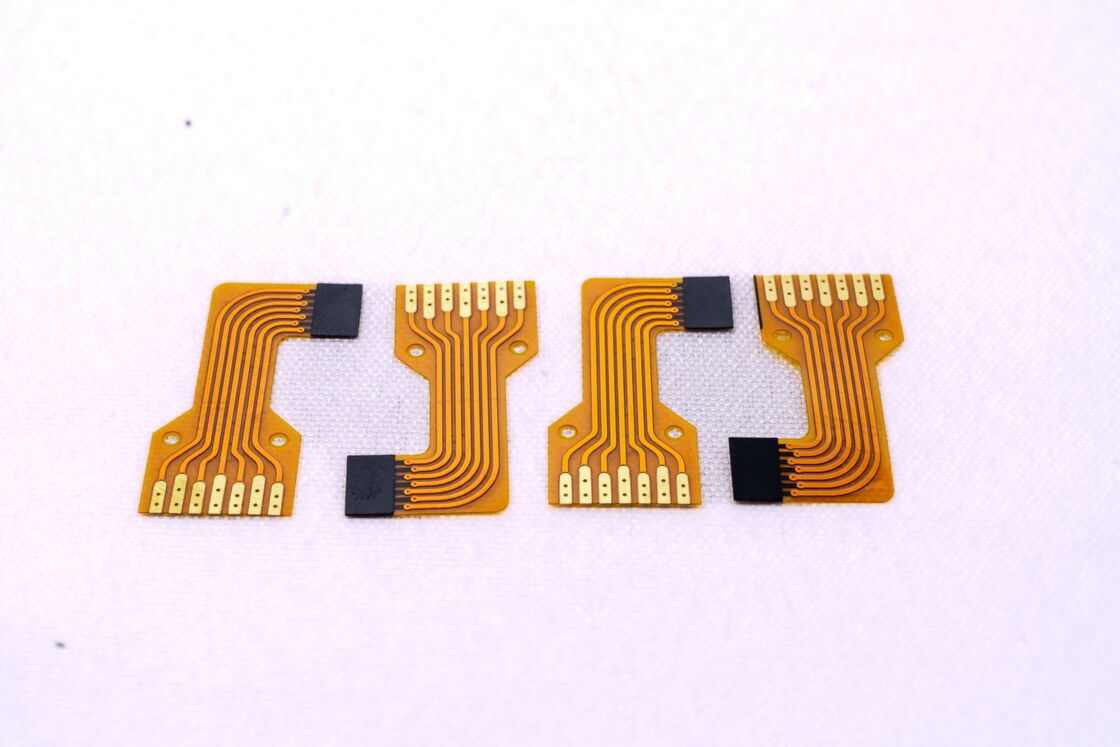

Bảng kết nối máy Hồng Kỳ - Đầu nối góc FPC Ribbon

Tổng quan sản phẩm

Mẫu: HQ006

Tên: Kết nối FPC Ribbon

Các tính năng chính

Cấu tạo màng vàng hai mặt
Lớp hoàn thiện mạ vàng tăng cường độ dẫn điện
Thiết kế bảng hai lớp chất lượng cao

Tùy chọn tùy chỉnh

Có thể tùy chỉnh theo yêu cầu cụ thể với các dịch vụ tùy chỉnh và sản xuất mẫu có sẵn

Thông số thiết kế FPC

Độ chính xác kích thước

Kích thước tối đa cho FPC chính xác: 240mm x 500mm (dung sai lên đến 250mm x 500mm)
Kích thước tối thiểu: Không giới hạn
Bảng cuộn vật liệu: Chiều rộng tối đa 240mm, chiều dài tối đa 100 mét

Tùy chọn lớp bảng

FPC một lớp: Lý tưởng cho các ứng dụng mạch đơn giản như điều khiển công nghiệp và thiết bị điện tử
FPC hai mặt: Có hai lớp lá đồng, tăng lỗ xuyên và đường dẫn dẫn điện, phù hợp cho các ứng dụng tiên tiến trong thiết bị di động và thiết bị ô tô

Màu mặt nạ hàn

Các tùy chọn có sẵn: Vàng, đen hoặc trắng
Màng vàng được khuyến nghị cho các ứng dụng đa dụng (cáp kết nối)
Màng đen thường được sử dụng trong các ứng dụng cao cấp hoặc nhạy sáng (ô tô, thiết bị di động, màn hình LED)
Màng trắng bao gồm lớp phủ phản quang bổ sung, lý tưởng cho các sản phẩm yêu cầu phản xạ ánh sáng (thiết bị chiếu sáng, thiết bị y tế)

Tùy chọn độ dày lá đồng

Loại bảng	Cấu hình lớp	Tùy chọn độ dày
FPC chính xác	Bảng đơn	18μm (0.5oz) hoặc 35μm (1oz)
FPC chính xác	Bảng hai lớp	12μm (0.33oz), 18μm (0.5oz), hoặc 35μm (1oz)
FPC tiêu chuẩn	Bảng đơn	18μm/25μm/35μm (1oz)/50μm
FPC tiêu chuẩn	Bảng hai lớp	18-25μm, 25-25μm, 35-35μm, hoặc 35-70μm

Độ rộng/khoảng cách đường dẫn tối thiểu

Khuyến nghị tối thiểu 3mil cho các ứng dụng tiêu chuẩn để đảm bảo độ tin cậy và giảm tỷ lệ lỗi

Quy trình dịch vụ

Tư vấn & Hỗ trợ thiết kế: Hơn 16 năm kinh nghiệm trong thiết kế, R&D và sản xuất FPC với các giải pháp tùy chỉnh và hỗ trợ kỹ thuật
Báo giá & Mẫu: Báo giá cạnh tranh cho mẫu hoặc đơn đặt hàng số lượng lớn với công nghệ tiên tiến và giải pháp hiệu quả về chi phí
Năng lực sản xuất tiên tiến: Thiết bị hiện đại từ Đức, Nhật Bản và Đài Loan trong cơ sở rộng 20.000 mét vuông với hơn 800 chuyên gia lành nghề
Thiết kế & Kỹ thuật toàn diện: Giải pháp đầu cuối bao gồm sản xuất đế, thiết kế dây dẫn, chế tạo khuôn và dịch vụ lưới thép
Sản xuất mẫu: Sản xuất mẫu FPC chuyên dụng với thời gian hoàn thành nhanh chóng (mẫu bảng hai mặt hoàn thành trong vòng 5-7 ngày)

Chứng nhận và Danh hiệu

Tất cả hình ảnh sản phẩm là đại diện chân thực cho các sản phẩm của chúng tôi. Là đối tác đáng tin cậy với hơn 16 năm kinh nghiệm trong ngành, chúng tôi chuyên cung cấp các giải pháp FPC tùy chỉnh chất lượng cao cho nhiều ứng dụng đa dạng trên toàn thế giới.
