Đèn dải LED FPC
Created with Pixso. PCB Lắp Ráp Mạch In Hai Lớp Dải Đèn LED Chống Cháy Cấp V0 và Mạch In Linh Hoạt Dày 0.25mm Cho Chiếu Sáng LED

PCB Lắp Ráp Mạch In Hai Lớp Dải Đèn LED Chống Cháy Cấp V0 và Mạch In Linh Hoạt Dày 0.25mm Cho Chiếu Sáng LED

Tên thương hiệu: HONGQI
Số mẫu: HQ011
MOQ: 100000pcs
Price: Có thể đàm phán
Thời gian giao hàng: có thể đàm phán
Điều khoản thanh toán: L/C,D/A,T/T
Thông tin chi tiết
Nguồn gốc:
Quảng Đông, Trung Quốc
Chứng nhận:
UL E477885, ISO 9001
Vật liệu cách điện:
nhựa hữu cơ
Vật liệu cơ bản:
đồng
Số lớp::
hai mặt
Độ dày lớp cách nhiệt::
Tấm mỏng
Công nghệ chế biến:
lá cuộn
Tính chất chống cháy ngọn lửa::
Cấp phòng cháy chữa cháy V0
Độ dày tấm:
0,25mm±0,05
Phương pháp tiếp thị:
Bán hàng trực tiếp tại nhà máy
Nhựa cách điện:
Nhựa polyimide (PI)
Độ dày cách nhiệt:
bảng thông thường
Dịch vụ khác:
hỗ trợ các dịch vụ tùy chỉnh
Độ cứng cơ học::
Linh hoạt
trường ứng dụng:
Được sử dụng trong thiết bị y tế, sắc đẹp và sức khỏe, điện thoại di động, dụng cụ ô tô và ánh sáng
chi tiết đóng gói:
Đóng gói bằng hộp giấy chắc chắn
Khả năng cung cấp:
100000 chiếc mỗi tháng
Làm nổi bật:

PCB linh hoạt di động

,

Điện tử đeo PCB linh hoạt

,

PCB linh hoạt ô tô

Mô tả sản phẩm

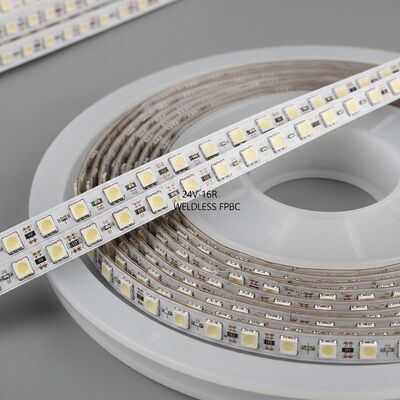

LED 2835 Weldless Light FPCB với 2835-60LEDs/M -24V-16 Điện trở hoặc Cuộn dây không dây
PCB linh hoạt không dây cho dải đèn LED Bo mạch hai lớp Lớp màng hai mặt Trắng
Colorful LED strip FPC product display
Thông số kỹ thuật sản phẩm
Mã sản phẩm: HQ011
Tên sản phẩm: Dải đèn LED FPC nhiều màu
Tính năng sản phẩm
  • Cấu trúc bo mạch hai lớp
  • Lớp màng hai mặt
  • Bo mạch trắng với chữ đen
  • Xử lý chống oxy hóa OSP
  • Độ dày vật liệu và yêu cầu quy trình có thể tùy chỉnh
  • Độ linh hoạt và khả năng chống uốn tuyệt vời
  • Kiểm tra uốn chuyên nghiệp với hàng nghìn chu kỳ trước khi sản xuất hàng loạt
LED strip FPC bending test demonstration LED flexible circuit board close-up FPC manufacturing process
Thông số thiết kế FPC
Kích thước
FPC chính xác: Kích thước tối đa 240*500mm (giới hạn 250*500mm), không giới hạn kích thước tối thiểu. Bo mạch cuộn: chiều rộng tối đa 240mm, chiều dài tối đa 100 mét.
Lớp bo mạch
  • Bo mạch đơn lớp: Cấu trúc đơn giản, lý tưởng cho điều khiển công nghiệp, thiết bị điện tử và các lĩnh vực khác có mạch tương đối đơn giản
  • Bo mạch hai mặt: Hai lớp lá đồng với các lỗ xuyên và đường dẫn dẫn điện tăng cường, phù hợp với điện thoại di động, thiết bị ô tô và các sản phẩm cao cấp khác
Màu mặt nạ hàn
Màu sắc Ứng dụng
Vàng Phù hợp với phần lớn các sản phẩm bao gồm các loại sản phẩm cáp
Đen Thường được sử dụng trong các sản phẩm cao cấp hoặc hấp thụ ánh sáng như ô tô, điện thoại di động, màn hình LED
Trắng Được sử dụng trong các sản phẩm yêu cầu phản xạ như thiết bị chiếu sáng, màn hình LED, sản phẩm làm đẹp y tế
Độ dày lá đồng
Loại bo mạch Các tùy chọn độ dày có sẵn
FPC chính xác đơn lớp 18um (0.5oz), 35um (1oz)
FPC chính xác hai lớp 12um (0.33oz), 18um (0.5oz), 35um (1oz)
FPC thông thường đơn lớp 18um, 25um, 35um (1oz), 50um
FPC thông thường hai lớp 18-25um, 25-25um, 35-35um, 35-70um
Độ rộng đường dẫn/khoảng cách đường dẫn tối thiểu
Nói chung khuyến nghị sử dụng ít nhất 3mil. Kích thước nhỏ hơn làm tăng độ khó và tỷ lệ lỗi.
FPC technical specifications diagram FPC manufacturing standards FPC production quality control LED strip FPC application examples FPC design and manufacturing process
Quy trình dịch vụ
Tư vấn
16 năm tập trung vào thiết kế và sản xuất R&D bảng mạch linh hoạt FPC. Cung cấp các giải pháp cá nhân hóa, bản vẽ thiết kế, phát triển sản phẩm mới và hỗ trợ kỹ thuật.
Báo giá
Báo giá mẫu hoặc lô với công nghệ và vật liệu tương tự. Công nghệ tiên tiến với giá cả cạnh tranh giúp tiết kiệm đáng kể chi phí cho khách hàng.
Sản xuất chuyên nghiệp
Thiết bị tiên tiến từ Đức, Nhật Bản, Đài Loan và các khu vực khác. Sản xuất chuyên nghiệp với quy mô hoạt động. Nhà máy có diện tích gần 20.000 mét vuông với hơn 800 nhân viên và 50 nhân viên kỹ thuật cao cấp.
Dịch vụ thiết kế
Chứng nhận hệ thống quốc tế. Dịch vụ toàn diện bao gồm sản xuất đế, đi dây, thiết kế nguyên lý, tạo khuôn, SMT, cắm và mở stencil. 16 năm kinh nghiệm kỹ thuật chuyên nghiệp.
Làm mẫu
Dịch vụ làm mẫu và tùy chỉnh FPC chuyên dụng. Dây chuyền sản xuất tăng tốc với các mẫu bo mạch linh hoạt hai lớp hoàn thành trong vòng 5-7 ngày.
FPC manufacturing facility FPC quality inspection process FPC production equipment FPC technical team FPC manufacturing workflow FPC certificates and quality standards
Chứng chỉ và Danh hiệu
Company certificates and quality awards
Lưu ý: Tất cả ảnh trên trang web này đều là ảnh thật. Có thể có sự khác biệt nhỏ về màu sắc do ánh sáng, góc chụp và độ phân giải màn hình. GongDong HongQi là nhà sản xuất bảng mạch chuyên nghiệp với 16 năm lịch sử tại Trung Quốc. Sản phẩm của chúng tôi được cập nhật và nâng cấp hàng năm. Chúng tôi chuyên về tất cả các loại dịch vụ làm mẫu và tùy chỉnh FPC. Nếu quan tâm, vui lòng chia sẻ yêu cầu của bạn để nhận các giải pháp chuyên nghiệp bao gồm sản xuất đế, đi dây, thiết kế nguyên lý, tạo khuôn, SMT, cắm và các dịch vụ một cửa toàn diện. Liên hệ với chúng tôi trực tuyến hoặc qua email để được phục vụ một kèm một từ đội ngũ bán hàng chuyên nghiệp của chúng tôi.
