Cách thiết kế bảng mạch PCB?
Chúng tôi là nhà sản xuất bảng mạch in linh hoạt chuyên nghiệp, có thể cung cấp bảng mạch linh hoạt FPC, mạch in linh hoạt FPC, bảng mạch in HDI, dải đèn LED SMD, dải đèn LED COB, thiết kế bảng mạch PCB, màn hình hiển thị LED linh hoạt, PCB điện tử, lắp ráp mạch in, lắp ráp bảng mạch và các sản phẩm khác.

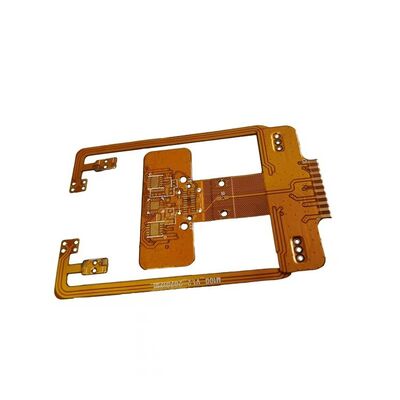

Thiết kế và Sản xuất Bảng mạch in FPC Dải đèn LED Tùy chỉnh Bo mạch linh hoạt cho LED

Mô tả sản phẩm:

Mã sản phẩm:HQ033

Tên sản phẩm:FPC dải đèn LED

Tính năng sản phẩm:Bảng mạch hai lớp, màng trắng hai mặt, chữ trắng, bề mặt chống oxy hóa OSP

Thông số kỹ thuật sản phẩm:
1.Chúng tôi là Nhà sản xuất FPC và Pcb linh hoạt, theo nhu cầu của bạn để tùy chỉnh độ dày vật liệu và yêu cầu quy trình khác nhau cho FPC dải đèn LED, FPC chính xác, FPC dải đèn LED nhiều màu và các bảng mạch linh hoạt LED khác với đơn, hai mặt và đa lớp.
2.Độ linh hoạt và khả năng chống uốn tốt
Nhà máy có máy kiểm tra uốn chuyên nghiệp, mỗi lô vật liệu trải qua
Hàng chục nghìn bài kiểm tra uốn trước khi sản xuất hàng loạt để đảm bảo chất lượng sản phẩm.

Thông số thiết kế FPC

Thông số kỹ thuật chính:

1.Về kích thước:
FPC chính xác: Kích thước tối đa là 240X500mm (giới hạn 250X500mm), và không có giới hạn về kích thước tối thiểu. Cuộn vật liệu: chiều rộng tối đa 240. chiều dài tối đa 100 mét.

2. Số lớp trên bảng mạch

• Cấu trúc bảng mạch một lớp đơn giản và thường được sử dụng trong điều khiển công nghiệp, thiết bị điện tử và các lĩnh vực khác có mạch tương đối đơn giản.
• So với FPC một lớp, bảng mạch hai mặt có hai lớp lá đồng, tăng số lượng lỗ xuyên và tạo thành các đường dẫn dẫn điện. Chúng thường được sử dụng trong điện thoại di động, thiết bị ô tô và các sản phẩm khác.

3. Màu mặt nạ hàn
Màu sắc mặt nạ hàn của FPC là vàng, đen và trắng. Khuyến nghị sử dụng màu vàng, màng vàng phù hợp với phần lớn các sản phẩm, chẳng hạn như các loại sản phẩm cáp. Màng đen thường được sử dụng trong các sản phẩm cao cấp hoặc hấp thụ ánh sáng, chẳng hạn như ô tô, điện thoại di động, màn hình LED, v.v. Màng trắng có thêm một lớp phủ trắng so với màng vàng, và thường được sử dụng trong các sản phẩm yêu cầu phản xạ, chẳng hạn như thiết bị chiếu sáng, màn hình LED, sản phẩm làm đẹp y tế, v.v.

4. Độ dày lá đồng

• Các tùy chọn bảng mạch đơn FPC chính xác bao gồm 18um (0.5oz) và 35um (1oz);
• Bảng mạch kép FPC chính xác có thể được chọn từ 12um (0.33oz), 18um (0.5oz) và 35um (1oz).
• Bảng mạch đơn FPC thông thường có thể chọn 18um/25um/35um (1oz)/50um;
• Bảng mạch kép FPC thông thường có thể được chọn từ 18-25um, 25-25um, 35-35um hoặc 35-70um.

5. Chiều rộng đường dẫn/khoảng cách đường dẫn tối thiểu
Trong điều kiện bình thường, độ khó càng nhỏ thì tỷ lệ lỗi càng cao, và thường được khuyến nghị sử dụng ít nhất 3mil.

Quy trình dịch vụ

1. Tư vấn
   16 năm tập trung vào thiết kế và sản xuất R&D bảng mạch linh hoạt FPC, cung cấp cho khách hàng các giải pháp cá nhân hóa, bản vẽ thiết kế, phát triển sản phẩm mới và cung cấp hỗ trợ kỹ thuật liên quan.

2. Báo giá
   Báo giá mẫu hoặc lô cùng loại công nghệ, vật liệu, công nghệ tiên tiến, ưu đãi giá, giúp khách hàng tiết kiệm chi phí đáng kể.

3. Chuyên nghiệp
   Công ty chúng tôi có thiết bị và công nghệ sản xuất tiên tiến từ Đức, Nhật Bản, Đài Loan và các khu vực khác, sản xuất chuyên nghiệp, quy mô lớn. Nhà máy của chúng tôi có diện tích gần 20.000 mét vuông, với hơn 800 nhân viên và 50 nhân sự kỹ thuật nòng cốt cao cấp.

4. Thiết kế
   Cung cấp giải pháp cho khách hàng để hoàn thiện nhiều chứng nhận hệ thống quốc tế, có thể cung cấp sản xuất đế, đi dây, thiết kế nguyên lý, khuôn, dán bề mặt, cắm và mở lưới thép dịch vụ một cửa, 16 năm tích lũy trình độ chuyên môn và kỹ thuật, xứng đáng với sự lựa chọn và tin tưởng của bạn.

5. Làm mẫu
   Chúng tôi chuyên về dịch vụ làm mẫu và tùy chỉnh FPC, công ty có dây chuyền sản xuất nhanh chóng, ví dụ: mẫu bảng mạch kép linh hoạt có thể hoàn thành trong vòng 5-7 ngày.

Chứng chỉ và Danh hiệu

Xin lưu ý:

Tất cả ảnh trên trang web này đều là ảnh thật. Do sự thay đổi về ánh sáng, góc chụp và độ phân giải màn hình, hình ảnh bạn nhìn thấy có thể có một mức độ sai lệch màu nhất định. GongDong HongQi là nhà sản xuất bảng mạch chuyên nghiệp với 16 năm lịch sử tại Trung Quốc. Sản phẩm của chúng tôi được cập nhật và nâng cấp hàng năm và Chúng tôi chuyên về tất cả các loại dịch vụ làm mẫu và tùy chỉnh FPC, Nếu bạn quan tâm đến sản phẩm của chúng tôi, vui lòng cho chúng tôi biết yêu cầu của bạn, chúng tôi sẽ giúp bạn cung cấp các giải pháp chuyên nghiệp, sản xuất đế, đi dây, thiết kế nguyên lý, khuôn, dán bề mặt, cắm và các dịch vụ một cửa khác.

vui lòng liên hệ với chúng tôi trực tuyến hoặc gửi email cho chúng tôi, và chúng tôi sẽ cung cấp cho bạn dịch vụ một kèm một từ đội ngũ bán hàng chuyên nghiệp của chúng tôi. Cảm ơn bạn đã dành thời gian.
