Làm thế nào để thiết kế một bảng mạch PCB?
Chúng tôi là nhà sản xuất bảng mạch in linh hoạt chuyên nghiệp, có thể cung cấp bảng mạch linh hoạt FPC, mạch in linh hoạt FPC, bảng mạch in HDI, dải đèn LED SMD, dải LED COB, thiết kế bảng mạch PCB, màn hình LED linh hoạt, PCB điện tử, lắp ráp mạch in, lắp ráp thẻ mạch, v.v.

Dải đèn LED FPC có thể tùy chỉnh với Lắp ráp bảng mạch in hai lớp

Mô tả sản phẩm:

Mẫu sản phẩm:HQ035

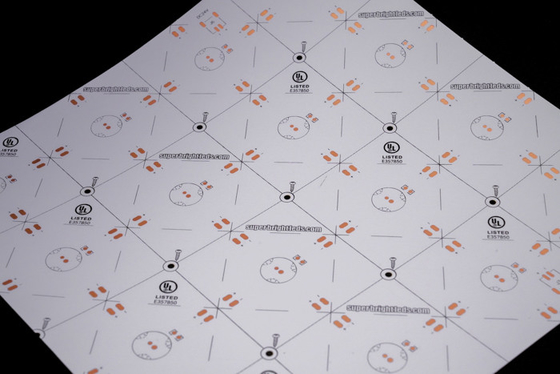

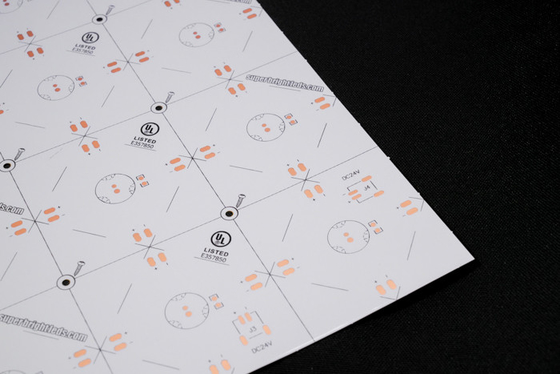

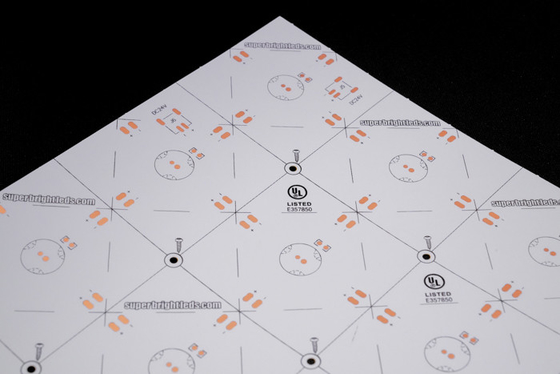

Tên sản phẩm: Bảng đèn Panel
Tính năng sản phẩm: Bảng mạch hai lớp, màng trắng hai mặt, chữ đen, bề mặt chống oxy hóa OSP

Thông số kỹ thuật sản phẩm:

1.Chúng tôi là Nhà sản xuất Pcb và FPC Linh hoạt, theo nhu cầu của bạn để tùy chỉnh các yêu cầu về độ dày vật liệu và quy trình khác nhau Bảng đèn Panel,FPC dải đèn LED, FPC chính xác, FPC dải LED đầy màu sắc  và các bảng mạch linh hoạt LED khác với một mặt, hai mặt và nhiều lớp.

2.Độ linh hoạt và khả năng chống uốn tốt

Nhà máy có máy kiểm tra uốn chuyên nghiệp, mỗi lô vật liệu đều trải qua

Hàng chục nghìn thử nghiệm uốn trước khi sản xuất hàng loạt để đảm bảo chất lượng sản phẩm.

Thông số thiết kế FPC

Thông số kỹ thuật chính:

1.Về Kích thước:

FPC chính xác: Kích thước tối đa là 240X500mm (giới hạn 250X500mm) và không có giới hạn về kích thước tối thiểu. Bảng vật liệu dạng cuộn: chiều rộng tối đa 240. chiều dài tối đa 100 mét.

2. Số của lớp trên bảng

• Cấu trúc bảng một lớp đơn giản và thường được sử dụng trong điều khiển công nghiệp, dụng cụ điện tử và các lĩnh vực khác có mạch tương đối đơn giản.
• So với FPC một lớp, bảng hai mặt có hai lớp lá đồng, tăng các lỗ thông và tạo thành các đường dẫn điện. Chúng thường được sử dụng trong điện thoại di động, dụng cụ ô tô và các sản phẩm khác.

3. Màu của

mặt nạ hàn

Màu mặt nạ hàn của FPC là vàng, đen và trắng. Đề xuất sử dụng màu vàng, Màng vàng phù hợp với phần lớn các sản phẩm, chẳng hạn như các sản phẩm cáp khác nhau. Màng đen thường được sử dụng trong các sản phẩm cao cấp hoặc hấp thụ ánh sáng, chẳng hạn như ô tô, điện thoại di động, màn hình LED, v.v. Màng trắng có thêm một lớp phủ trắng so với màng vàng và thường được sử dụng trong các sản phẩm yêu cầu phản xạ, chẳng hạn như đèn chiếu sáng, màn hình LED, sản phẩm làm đẹp y tế, v.v.

• 4. Độ dày lá đồng
• Các tùy chọn bảng đơn FPC chính xác bao gồm 18um (0,5oz) và 35um (1oz);
• Bảng hai lớp FPC chính xác có thể được chọn từ 12um (0,33oz), 18um (0,5oz) và 35um (1oz).
• Bảng đơn FPC thông thường có thể chọn 18um/25um/35um (1oz)/50um;

Bảng hai lớp FPC thông thường có thể được chọn từ 18-25um, 25-25um, 35-35um hoặc 35-70um.

5. Chiều rộng/khoảng cách đường tối thiểu

Trong những trường hợp bình thường, độ khó càng nhỏ thì tỷ lệ lỗi càng cao và thường nên sử dụng ít nhất 3mil.

Quy trình dịch vụ

1.Tư vấn

16 năm tập trung vào thiết kế và sản xuất bảng mạch linh hoạt FPC, để cung cấp cho khách hàng các giải pháp cá nhân hóa, bản vẽ thiết kế, phát triển sản phẩm mới và cung cấp hỗ trợ kỹ thuật liên quan.

2.Báo giá

Mẫu hoặc báo giá hàng loạt cùng loại công nghệ, vật liệu, công nghệ tiên tiến, giảm giá, giúp khách hàng tiết kiệm chi phí rất nhiều.

3.Chuyên môn

Công ty chúng tôi có thiết bị và công nghệ sản xuất tiên tiến của Đức, Nhật Bản, Đài Loan và các khu vực khác, sản xuất chuyên nghiệp, quy mô lớn. Nhà máy của chúng tôi có diện tích gần 20.000 mét vuông, với hơn 800 nhân viên và 50 nhân viên nòng cốt kỹ thuật cao cấp.

4.Thiết kế

Cung cấp các giải pháp cho khách hàng để hoàn thiện một số chứng nhận hệ thống quốc tế, có thể cung cấp sản xuất chất nền, đi dây, thiết kế nguyên tắc, khuôn, vá, cắm và dịch vụ một cửa lưới thép mở, 16 năm tích lũy trình độ chuyên môn và kỹ thuật, xứng đáng với sự lựa chọn và tin tưởng của bạn.

5.Làm mẫu

Chúng tôi chuyên về dịch vụ làm mẫu và tùy chỉnh FPC, công ty có dây chuyền sản xuất nhanh, chẳng hạn như: các mẫu bảng mạch linh hoạt hai mặt có thể được hoàn thành trong vòng 5-7 ngày.

Chứng chỉ và Danh hiệu

Xin lưu ý:

Tất cả ảnh trên trang web này là ảnh thật. Do sự thay đổi về ánh sáng, góc chụp và độ phân giải màn hình, hình ảnh bạn nhìn thấy có thể có một mức độ sai lệch màu nhất định. GongDong HongQi là nhà sản xuất bảng mạch chuyên nghiệp với 16 năm lịch sử tại Trung Quốc. Sản phẩm của chúng tôi được cập nhật và nâng cấp hàng năm và Chúng tôi chuyên về tất cả các loại dịch vụ làm mẫu và tùy chỉnh FPC, Nếu bạn quan tâm đến sản phẩm của chúng tôi, vui lòng cho chúng tôi biết yêu cầu của bạn, chúng tôi sẽ giúp bạn cung cấp các giải pháp chuyên nghiệp, sản xuất chất nền, đi dây, thiết kế nguyên tắc, khuôn, vá, cắm và các dịch vụ một cửa khác.vui lòng liên hệ với chúng tôi trực tuyến hoặc gửi E-mail cho chúng tôi, và chúng tôi sẽ cung cấp cho bạn dịch vụ một kèm một từ đội ngũ bán hàng chuyên nghiệp của chúng tôi.
