Bảng mạch in linh hoạt hai lớp với cấp độ bảo vệ cháy V0 cho các ứng dụng FPC chính xác

Name: Bảng mạch in linh hoạt hai lớp với cấp độ bảo vệ cháy V0 cho các ứng dụng FPC chính xác
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ024
Availability: InStock

Tên thương hiệu:	HONGQI
Số mẫu:	HQ024
MOQ:	500pcs
giá bán:	Có thể đàm phán
Thời gian giao hàng:	có thể đàm phán
Điều khoản thanh toán:	L/C,D/A,T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Quảng Đông, Trung Quốc

Chứng nhận:

UL E477885 IATF16949 GB/T13485

Vật liệu cách điện:

nhựa hữu cơ

Vật liệu cơ bản:

đồng

Số lớp::

hai mặt

Độ dày lớp cách nhiệt::

Tấm mỏng

Công nghệ chế biến:

lá cuộn

Tính chất chống cháy ngọn lửa::

Cấp phòng cháy chữa cháy V0

Độ dày tấm:

0,25mm±0,05

Phương pháp tiếp thị:

Bán hàng trực tiếp tại nhà máy

Nhựa cách điện:

Nhựa polyimide (PI)

Độ dày cách nhiệt:

bảng thông thường

Dịch vụ khác:

hỗ trợ các dịch vụ tùy chỉnh

Độ cứng cơ học::

Linh hoạt

trường ứng dụng:

Được sử dụng trong thiết bị y tế, sắc đẹp và sức khỏe, điện thoại di động, dụng cụ ô tô và ánh sáng

chi tiết đóng gói:

Đóng gói bằng hộp giấy chắc chắn

Khả năng cung cấp:

100000 chiếc mỗi tháng

Làm nổi bật:

Bảng mạch in điện tử hai lớp

Điện tử in mạch bảng chính xác

Hội đồng PCB

Mô tả sản phẩm

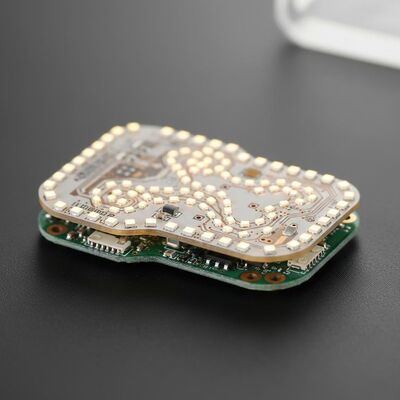

Lớp hai bảng mạch in điện tử LED ánh sáng chính xác FPCB

Là nhà sản xuất bảng mạch in linh hoạt chuyên nghiệp, chúng tôi cung cấp các giải pháp FPC toàn diện bao gồm bảng mạch linh hoạt FPC, bảng mạch in HDI, dải đèn LED SMD,Dải đèn LED COB, thiết kế bảng PCB, màn hình hiển thị LED linh hoạt, PCB điện tử, lắp ráp mạch in và dịch vụ lắp ráp thẻ mạch.

Thông số kỹ thuật sản phẩm

Mô hình sản phẩm:HQ024

Tên sản phẩm:FPC chính xác

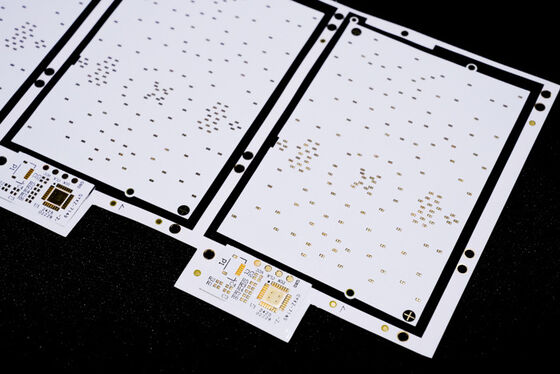

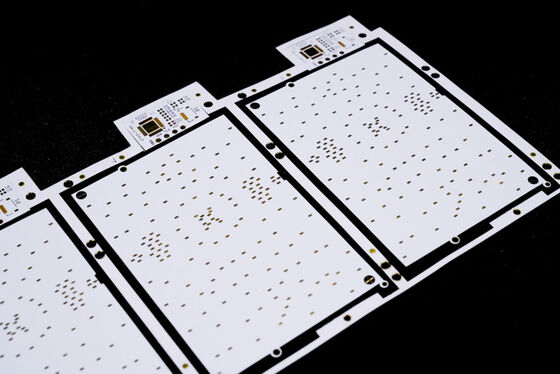

Đặc điểm sản phẩm:Bảng mạch hai lớp, phim trắng hai mặt, văn bản màu trắng, bề mặt bọc vàng

Sản xuất PCB và FPC linh hoạt có thể tùy chỉnh với độ dày vật liệu và yêu cầu quy trình khác nhau
Độ linh hoạt tuyệt vời và chống uốn cong - mỗi lô trải qua hàng chục ngàn thử nghiệm uốn cong trước khi sản xuất hàng loạt

Các thông số thiết kế FPC

Kích thước

FPC chính xác: Kích thước tối đa 240 × 500mm (giới hạn 250 × 500mm), không có giới hạn kích thước tối thiểu.

Số lớp

Bảng đơn lớp:Cấu trúc đơn giản, lý tưởng cho điều khiển công nghiệp, dụng cụ điện tử và các ứng dụng khác với mạch tương đối đơn giản
Bảng hai mặt:Tính năng hai lớp tấm đồng với đường dẫn gia tăng và đường dẫn hình thành, thường được sử dụng trong điện thoại di động, thiết bị ô tô và các sản phẩm tiên tiến khác

Tùy chọn màu mặt nạ hàn

Màu sắc	Ứng dụng
Màu vàng	Thích hợp cho hầu hết các sản phẩm bao gồm các sản phẩm cáp khác nhau

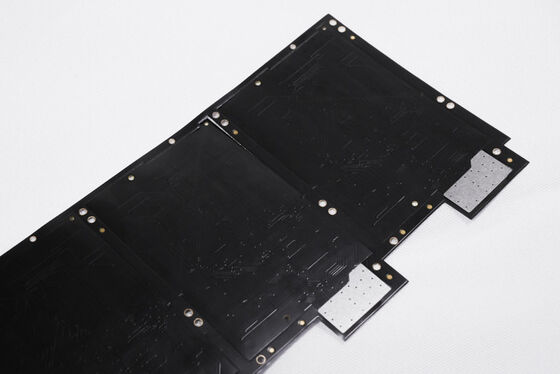

Màu đen	Thường được sử dụng trong các sản phẩm cao cấp hoặc hấp thụ ánh sáng như ô tô, điện thoại di động, màn hình LED
Màu trắng	Có lớp phủ trắng bổ sung, lý tưởng cho các sản phẩm đòi hỏi phản xạ như đèn chiếu sáng, màn hình LED, sản phẩm làm đẹp y tế

Độ dày tấm đồng

Loại bảng	Tùy chọn độ dày
Đơn bảng FPC chính xác	18um (0,5oz), 35um (1oz)
Bảng FPC hai lớp chính xác	12mm (0.33oz), 18mm (0.5oz), 35mm (1oz)
FPC đơn bảng thông thường	18um, 25um, 35um (1oz), 50um
Các tấm FPC hai lớp thông thường	18-25mm, 25-25mm, 35-35mm, 35-70mm

Chiều rộng đường tối thiểu/sự phân cách đường

Nói chung được khuyến cáo sử dụng ít nhất 3mil, vì kích thước nhỏ hơn làm tăng độ khó và tỷ lệ khiếm khuyết.

Quá trình dịch vụ

Tư vấn

16 năm chuyên môn trong thiết kế bảng mạch linh hoạt FPC và sản xuất R & D, cung cấp các giải pháp cá nhân, bản vẽ thiết kế, phát triển sản phẩm mới và hỗ trợ kỹ thuật.

Đánh giá

Giá cạnh tranh cho các mẫu hoặc sản xuất hàng loạt với cùng công nghệ và vật liệu, sử dụng các quy trình tiên tiến để giảm đáng kể chi phí của khách hàng.

Sản xuất chuyên nghiệp

Thiết bị tiên tiến từ khu vực Đức, Nhật Bản và Đài Loan với khả năng sản xuất chuyên nghiệp. Cơ sở 20.000 mét vuông của chúng tôi sử dụng hơn 800 nhân viên bao gồm 50 chuyên gia kỹ thuật cao cấp.

Dịch vụ thiết kế

Các giải pháp toàn diện với chứng nhận hệ thống quốc tế, cung cấp sản xuất nền, dây điện, thiết kế nguyên tắc, tạo khuôn, SMT, các thành phần xuyên lỗ và dịch vụ mở stencil.

Làm mẫu

Các dịch vụ làm mẫu và tùy chỉnh FPC chuyên biệt với các dây chuyền sản xuất nhanh chóng - mẫu bảng mạch linh hoạt hai lớp hoàn thành trong 5-7 ngày.

Giấy chứng nhận và danh dự

Xin lưu ý:Tất cả các bức ảnh đều chính xác. Có thể có sự thay đổi màu sắc nhỏ do sự khác biệt về ánh sáng, góc chụp và độ phân giải màn hình.GongDong HongQi là một nhà sản xuất bảng mạch chuyên nghiệp với 16 năm kinh nghiệm ở Trung QuốcChúng tôi liên tục cập nhật và nâng cấp sản phẩm của chúng tôi hàng năm và chuyên về sản xuất mẫu FPC và dịch vụ tùy chỉnh.Liên hệ với chúng tôi với yêu cầu của bạn cho các giải pháp chuyên nghiệp bao gồm sản xuất nền, dây dẫn, thiết kế nguyên tắc, tạo khuôn, SMT, các thành phần xuyên lỗ, và các dịch vụ toàn diện.
