Làm thế nào để thiết kế bảng mạch PCB?

Chúng tôi là nhà sản xuất bảng mạch in linh hoạt chuyên nghiệp, có thể cung cấp bảng mạch in linh hoạt FPC, mạch in linh hoạt FPC, bảng mạch in HDI, dải đèn LED SMD, dải LED COB, thiết kế bảng mạch PCB, màn hình hiển thị LED linh hoạt, PCB điện tử, lắp ráp mạch in, lắp ráp bảng mạch, bảng mạch thiết bị làm đẹp mặt nạ tại nhà và thiết bị mọc tóc, v.v.

Mô tả sản phẩm:

Mẫu sản phẩm:HQ007

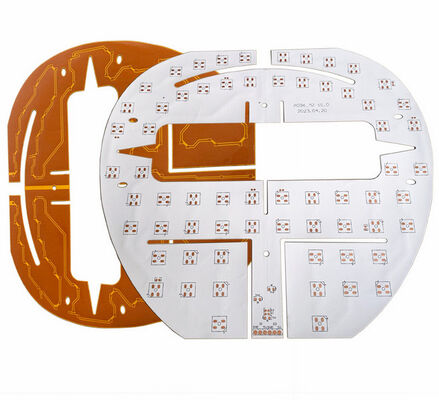

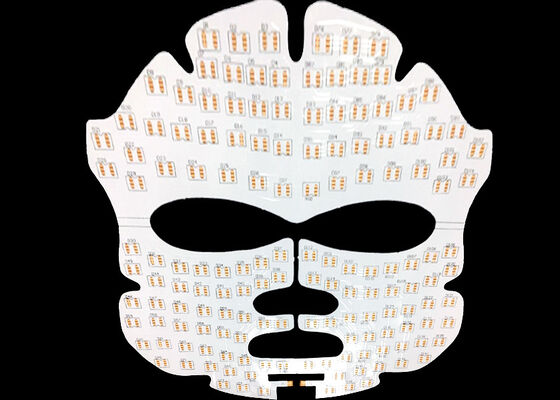

Tên sản phẩm: FPC thiết bị làm đẹp Photon / Bảng mạch mặt nạ làm đẹp Led
Tính năng sản phẩm: Bo mạch hai lớp, phủ màng hai mặt, bảng trắng, chữ đen, chống oxy hóa OSP

Thông số kỹ thuật sản phẩm:

1. Theo nhu cầu của bạn để tùy chỉnh độ dày vật liệu và yêu cầu quy trình khác nhau cho bảng mạch mặt nạ linh hoạt LED, dây dẫn một mặt và hai mặt đa lớp của mặt nạ LED.

2. Độ linh hoạt tốt và khả năng chống uốn

Nhà máy có máy kiểm tra uốn chuyên nghiệp, mỗi lô vật liệu thông qua

Hàng chục nghìn bài kiểm tra uốn trước khi sản xuất hàng loạt

Thông số thiết kế FPC

Thông số kỹ thuật chính:

1. Về kích thước:

FPC chính xác: Kích thước tối đa là 240X500mm (giới hạn 250X500mm), và không có giới hạn về kích thước tối thiểu. Bo mạch cuộn: chiều rộng tối đa 240. chiều dài tối đa 100 mét.

2. Số lớp trên bo mạch

• Cấu trúc bo mạch một lớp đơn giản và thường được sử dụng trong điều khiển công nghiệp, thiết bị điện tử và các lĩnh vực khác có mạch tương đối đơn giản.
• So với FPC một lớp, bo mạch hai mặt có hai lớp lá đồng, tăng số lượng lỗ xuyên và tạo thành các đường dẫn dẫn điện. Chúng thường được sử dụng trong điện thoại di động, thiết bị ô tô và các sản phẩm khác.

3. Màu mặt nạ hàn

Màu sắc mặt nạ hàn của FPC là vàng, đen và trắng. Đề xuất sử dụng màu vàng, màng vàng phù hợp với phần lớn các sản phẩm, chẳng hạn như các loại sản phẩm cáp. Màng đen thường được sử dụng trong các sản phẩm cao cấp hoặc hấp thụ ánh sáng, chẳng hạn như ô tô, điện thoại di động, màn hình LED, v.v. Màng trắng có thêm một lớp phủ trắng so với màng vàng, và thường được sử dụng trong các sản phẩm yêu cầu phản xạ, chẳng hạn như thiết bị chiếu sáng, màn hình LED, sản phẩm làm đẹp y tế, v.v.

4. Độ dày lá đồng

• Các tùy chọn bảng đơn FPC chính xác bao gồm 18um (0.5oz) và 35um (1oz);
• Bo mạch hai lớp FPC chính xác có thể được chọn từ 12um (0.33oz), 18um (0.5oz) và 35um (1oz).
• Bảng đơn FPC thông thường có thể chọn 18um/25um/35um (1oz)/50um;
• Bo mạch hai lớp FPC thông thường có thể được chọn từ 18-25um, 25-25um, 35-35um hoặc 35-70um.

5. Chiều rộng đường dẫn/khoảng cách đường dẫn tối thiểu

Trong điều kiện bình thường, độ khó càng nhỏ thì tỷ lệ lỗi càng cao, và thường được khuyến nghị sử dụng ít nhất 3mil.

Quy trình dịch vụ

1. Tư vấn

   16 năm tập trung vào thiết kế và sản xuất R&D bảng mạch in linh hoạt FPC, để cung cấp cho khách hàng các giải pháp cá nhân hóa, bản vẽ thiết kế, phát triển sản phẩm mới và cung cấp hỗ trợ kỹ thuật liên quan.

2. Báo giá

   Báo giá mẫu hoặc lô cùng loại công nghệ, vật liệu, công nghệ tiên tiến, ưu đãi giá, giúp khách hàng tiết kiệm chi phí.

3. Chuyên nghiệp

   Công ty chúng tôi có thiết bị và công nghệ sản xuất tiên tiến từ Đức, Nhật Bản, Đài Loan và các khu vực khác, sản xuất chuyên nghiệp, quy mô lớn. Nhà máy của chúng tôi có diện tích gần 20.000 mét vuông, với hơn 800 nhân viên và 50 nhân sự kỹ thuật nòng cốt cao cấp.

4. Thiết kế

   Cung cấp giải pháp cho khách hàng để hoàn thiện nhiều chứng nhận hệ thống quốc tế, có thể cung cấp sản xuất đế, đi dây, thiết kế nguyên lý, khuôn, dán, cắm và mở lưới thép dịch vụ một cửa, 16 năm tích lũy trình độ chuyên môn và kỹ thuật, xứng đáng với sự lựa chọn và tin tưởng của bạn.

5. Làm mẫu

   Chúng tôi chuyên cung cấp dịch vụ làm mẫu và tùy chỉnh FPC, công ty có dây chuyền sản xuất nhanh chóng, ví dụ: mẫu bo mạch in linh hoạt hai lớp có thể hoàn thành trong vòng 5-7 ngày.
