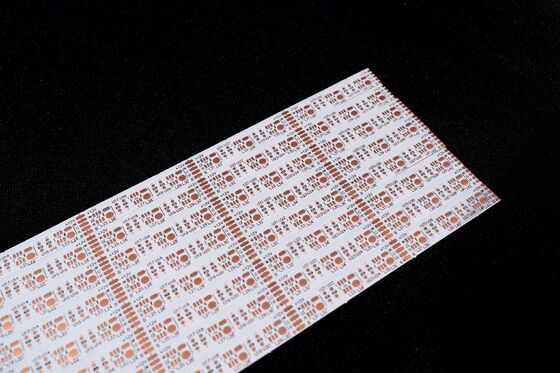

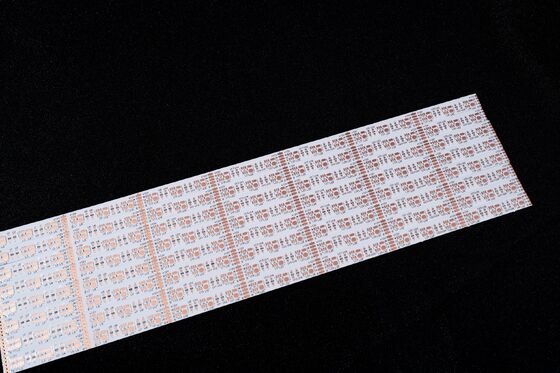

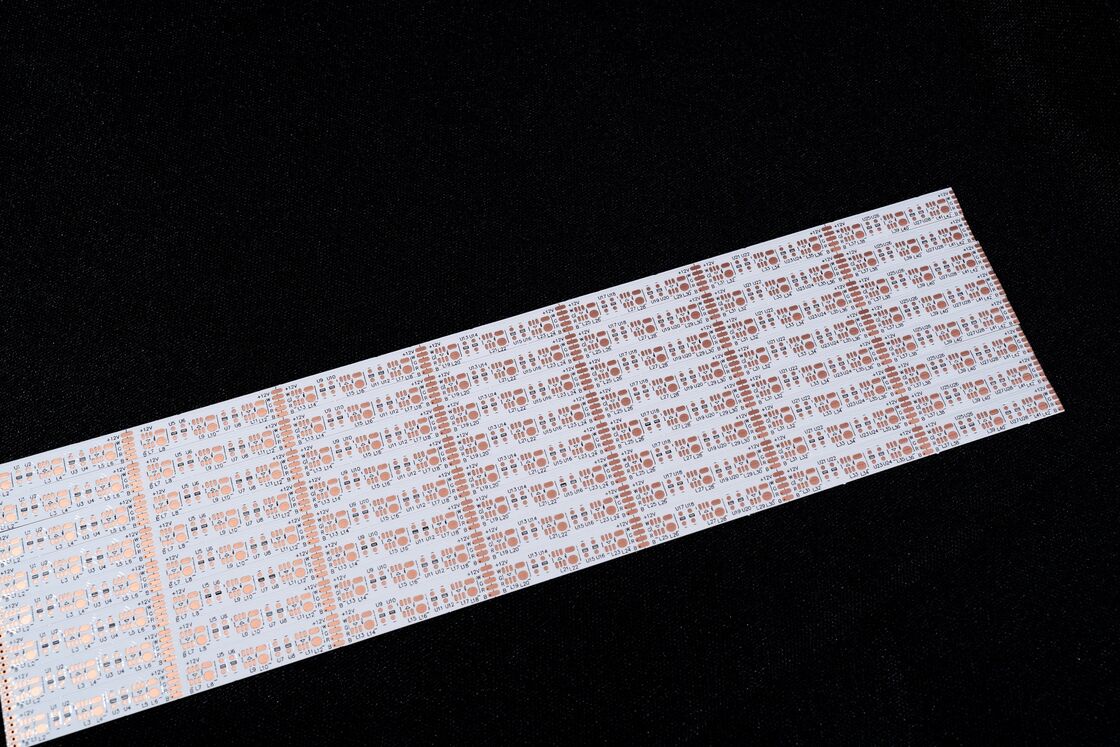

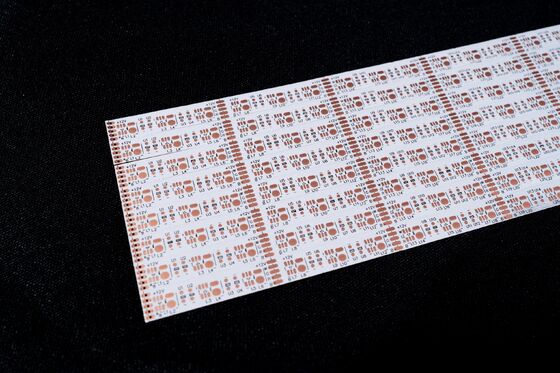

Thông số kỹ thuật và Dịch vụ Tùy chỉnh của FPC Dải Đèn LED HQ046

Tóm tắt

1. Tổng quan sản phẩm về FPC Dải Đèn LED HQ046

2. Thông số kỹ thuật và Phạm vi tùy chỉnh

2.1 Thông số kỹ thuật về kích thước

• FPC chính xác: Kích thước tối đa: 240×500mm (giới hạn: 250×500mm); kích thước tối thiểu: không giới hạn.
• FPC vật liệu dạng cuộn: Chiều rộng tối đa: 240mm; chiều dài tối đa: 100 mét.

2.2 Cấu hình lớp mạch

• FPC một lớp: Cấu trúc đơn giản, phù hợp với các mạch có độ phức tạp thấp trong các bộ điều khiển công nghiệp, dụng cụ điện tử và hệ thống chiếu sáng cơ bản.
• FPC hai lớp: Hai lớp lá đồng với các lỗ thông được tăng cường cho các đường dẫn điện, lý tưởng cho các sản phẩm tích hợp cao như thiết bị di động, bảng điều khiển dụng cụ ô tô và dải đèn LED tầm trung đến cao cấp.
• FPC nhiều lớp: Có thể tùy chỉnh cho các ứng dụng cực kỳ phức tạp, yêu cầu đi dây dày đặc và truyền nhiều tín hiệu.

2.3 Màu mặt nạ hàn và Ứng dụng

• Mặt nạ hàn màu vàng: Tùy chọn phổ biến cho hầu hết các sản phẩm (ví dụ: cụm cáp chung) do tính hiệu quả về chi phí và khả năng tương thích của nó.
• Mặt nạ hàn màu đen: Được ưa chuộng cho các ứng dụng cao cấp hoặc hấp thụ ánh sáng (ví dụ: đèn ô tô, đèn nền điện thoại thông minh, màn hình LED) để giảm phản xạ ánh sáng và cải thiện tính nhất quán về mặt hình ảnh.
• Mặt nạ hàn màu trắng: Được trang bị một lớp phủ màu trắng bổ sung để tăng cường khả năng phản xạ, phù hợp với đèn chiếu sáng, màn hình LED và thiết bị thẩm mỹ y tế.

2.4 Độ dày lá đồng

• FPC chính xác:
  • Một lớp: 18μm (0.5oz), 35μm (1oz)
  • Hai lớp: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
• FPC tiêu chuẩn:
  • Một lớp: 18μm, 25μm, 35μm (1oz), 50μm
  • Hai lớp: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Chiều rộng/Khoảng cách đường dây tối thiểu

3. Hiệu suất cốt lõi và Kiểm soát chất lượng

3.1 Độ linh hoạt và Khả năng chống uốn

• Một máy kiểm tra uốn chuyên nghiệp được sử dụng để đánh giá từng lô vật liệu.
• Tất cả các vật liệu trải qua hàng chục nghìn chu kỳ uốn trước khi sản xuất hàng loạt, đảm bảo khả năng chống hỏng hóc do mỏi trong các tình huống ứng dụng động (ví dụ: chiếu sáng có thể gập lại, bề mặt cong).

3.2 Khả năng sản xuất

• Diện tích nhà máy: Khoảng 20.000 mét vuông
• Lực lượng lao động: Hơn 800 nhân viên, bao gồm 50 chuyên gia kỹ thuật cao cấp
• Dây chuyền sản xuất: Chuyên về cả sản xuất mẫu và sản xuất hàng loạt

4. Quy trình Dịch vụ Tùy chỉnh

4.1 Tư vấn và Hỗ trợ Kỹ thuật

• Thiết kế giải pháp cá nhân hóa
• Tối ưu hóa bản vẽ
• Hỗ trợ phát triển sản phẩm mới
• Tư vấn kỹ thuật chuyên nghiệp

4.2 Báo giá

• Quy trình kỹ thuật tiêu chuẩn hóa
• Nguồn cung cấp vật liệu chất lượng cao
• Quản lý sản xuất hiệu quả

4.3 Thiết kế và Tích hợp

• Sản xuất chất nền
• Thiết kế sơ đồ và đi dây mạch
• Phát triển khuôn
• SMT (Công nghệ gắn bề mặt) và lắp ráp xuyên lỗ
• Chế tạo lưới thép
  Tất cả các quy trình đều tuân thủ các chứng nhận quốc tế để đảm bảo độ tin cậy.

4.4 Chế tạo mẫu

5. Chứng nhận và Ghi chú

• Chứng nhận: Dòng sản phẩm có nhiều chứng nhận hệ thống quốc tế (chi tiết có sẵn theo yêu cầu), đảm bảo tuân thủ các tiêu chuẩn ngành toàn cầu.
• Tuyên bố từ chối trách nhiệm về hình ảnh: Tất cả hình ảnh sản phẩm trên nền tảng chính thức đều là hình ảnh xác thực. Các biến thể màu sắc nhỏ có thể xảy ra do sự khác biệt về ánh sáng, góc chụp hoặc độ phân giải màn hình.
• Nâng cấp liên tục: Các sản phẩm FPC của chúng tôi trải qua các bản cập nhật và nâng cấp hàng năm để phù hợp với các yêu cầu công nghệ mới nổi.
