Làm thế nào để thiết kế bảng FPC?

Chúng tôi là nhà sản xuất bảng mạch in dẻo chuyên nghiệp, có thể cung cấp bảng mạch dẻo FPC, mạch in dẻo FPC, bảng mạch in HDI, dải đèn LED SMD, dải đèn LED COB, thiết kế bảng FPC, màn hình LED dẻo, PCB điện tử, lắp ráp mạch in, lắp ráp bảng mạch, bảng mạch dụng cụ làm đẹp mặt nạ tại nhà và bảng mạch thiết bị mọc tóc, v.v.

Mô tả FPC:

Mẫu FPC:HQ050

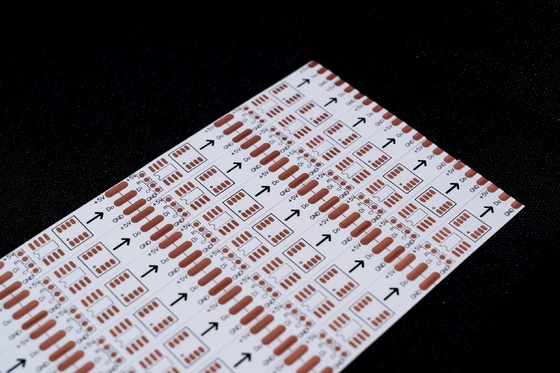

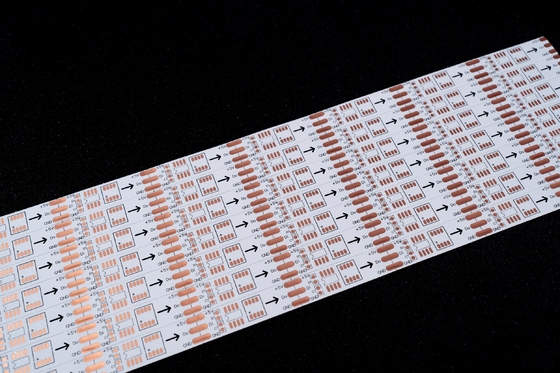

Tên FPC: BẢNG DẢI ĐÈN LED 5050RGB
Tính năng FPC: Bảng hai lớp, phủ màng hai mặt, bảng trắng, chữ đen, chống oxy hóa OSP

I. Các thông số kỹ thuật chính
(1) Thông số kích thước
Kích thước tối đa của FPC chính xác là 240mm × 500mm (với giới hạn là 250mm × 500mm) và không có giới hạn về kích thước tối thiểu. Đối với bảng vật liệu dạng cuộn, chiều rộng tối đa là 240mm và chiều dài tối đa có thể đạt tới 100 mét. Phạm vi kích thước này có thể đáp ứng nhu cầu sản xuất của các sản phẩm FPC khác nhau, bao gồm cả bảng dải LED FPC. Vì bảng dải LED FPC cần thích ứng với các tình huống lắp đặt khác nhau, chúng có yêu cầu cao về tính linh hoạt về kích thước và các đặc điểm kích thước của FPC chính xác giúp nó phù hợp với điều này.
(2) Số lớp của bảng
Bảng một lớp: Nó có cấu trúc đơn giản chỉ với một lớp lá đồng và một đường dẫn đơn. Nó được áp dụng cho các lĩnh vực có mạch tương đối đơn giản như điều khiển công nghiệp và dụng cụ điện tử. Trong một số bảng dải LED FPC đơn giản, nếu thiết kế mạch đơn giản, bảng một lớp cũng có thể đáp ứng các yêu cầu dẫn điện cơ bản.
Bảng hai lớp: So với FPC một lớp, bảng hai lớp chứa hai lớp lá đồng. Nó tạo thành các đường dẫn dẫn điện phức tạp bằng cách thêm các lỗ thông, với mức độ tích hợp mạch cao hơn. Nó được sử dụng rộng rãi trong các sản phẩm như điện thoại di động và dụng cụ ô tô, đồng thời cũng là một cấu trúc phổ biến cho bảng dải LED FPC. Vì bảng dải LED FPC cần tích hợp nhiều thành phần LED và mạch điều khiển, bảng hai lớp có thể thực hiện kết nối mạch và truyền tín hiệu hiệu quả hơn.
(3) Màu mặt nạ hàn
Màu mặt nạ hàn của FPC chủ yếu bao gồm vàng, đen và trắng, mỗi màu phù hợp với các tình huống khác nhau:
Mặt nạ hàn màu vàng: Nó được áp dụng cho hầu hết các sản phẩm FPC, chẳng hạn như các sản phẩm cáp khác nhau. Với tính linh hoạt mạnh mẽ, nó được sử dụng rộng rãi trong FPC thông thường và một số bảng dải LED FPC đơn giản.
Mặt nạ hàn màu đen: Nó thường được sử dụng trong các sản phẩm FPC cao cấp hoặc những sản phẩm yêu cầu hấp thụ ánh sáng, chẳng hạn như điện tử ô tô, linh kiện điện thoại di động và bảng dải LED FPC. Trong các tình huống hiển thị của bảng dải LED FPC, mặt nạ hàn màu đen có thể làm giảm nhiễu phản xạ ánh sáng và cải thiện hiệu ứng hiển thị.
Mặt nạ hàn màu trắng: Nó có lớp phủ màu trắng bổ sung so với lớp màu vàng, với hiệu suất phản xạ ánh sáng tốt. Nó phù hợp với các sản phẩm FPC cần phản xạ ánh sáng, chẳng hạn như đèn chiếu sáng, màn hình LED và các sản phẩm làm đẹp y tế. Trong bảng dải LED FPC, nếu cần tăng cường tỷ lệ sử dụng ánh sáng LED, mặt nạ hàn màu trắng là một lựa chọn lý tưởng.
(4) Độ dày lá đồng
Việc lựa chọn độ dày lá đồng cho các loại FPC khác nhau như sau:
FPC chính xác: Đối với bảng một lớp, có thể chọn 18μm (0,5oz) và 35μm (1oz); đối với bảng hai lớp, có sẵn 12μm (0,33oz), 18μm (0,5oz) và 35μm (1oz).
FPC thông thường: Đối với bảng một lớp, có thể chọn 18μm, 25μm, 35μm (1oz) và 50μm; đối với bảng hai lớp, có thể chọn 18 - 25μm, 25 - 25μm, 35 - 35μm và 35 - 70μm.
Bảng dải LED FPC thường chọn lá đồng 18μm hoặc 35μm để cân bằng độ dẫn điện và tính linh hoạt. Lá đồng 18μm phù hợp với bảng dải LED FPC có yêu cầu độ linh hoạt cao, trong khi lá đồng 35μm có nhiều ưu điểm hơn trong các tình huống dòng điện cao.
(5) Thông số kỹ thuật độ dày lá đồng
FPC chính xác: Bảng một lớp có thể chọn 18μm (0,5oz) và 35μm (1oz); bảng hai lớp có thể chọn 12μm (0,33oz), 18μm (0,5oz) và 35μm (1oz).
FPC thông thường: Bảng một lớp có các tùy chọn 18μm, 25μm, 35μm (1oz) và 50μm; bảng hai lớp có thể là 18 - 25μm, 25 - 25μm, 35 - 35μm và 35 - 70μm.
Việc lựa chọn độ dày lá đồng cho bảng dải LED FPC nên xem xét tải dòng điện và yêu cầu về tính linh hoạt. Đối với bảng dải LED FPC công suất thấp, lá đồng 18μm có thể đáp ứng nhu cầu; đối với các loại công suất cao, lá đồng 35μm trở lên có thể đảm bảo ổn định dẫn điện tốt hơn.
(6) Chiều rộng/khoảng cách đường tối thiểu
Đường kính và khoảng cách càng nhỏ thì việc sản xuất FPC càng khó và tỷ lệ lỗi càng cao. Nói chung, nên khuyến nghị rằng chiều rộng/khoảng cách đường tối thiểu không được nhỏ hơn 3mil. Thông số này đặc biệt quan trọng đối với bảng dải LED FPC. Việc kiểm soát chính xác chiều rộng và khoảng cách đường trong bảng dải LED FPC ảnh hưởng trực tiếp đến hiệu suất dẫn điện và tuổi thọ của chúng do các mạch dày đặc của chúng.
II. Quy trình dịch vụ
(1) Dịch vụ tư vấn
Với 16 năm tập trung vào thiết kế, R & D và sản xuất FPC và bảng dải LED FPC, chúng tôi có thể cung cấp cho khách hàng các giải pháp cá nhân hóa, bao gồm tối ưu hóa bản vẽ thiết kế, hướng dẫn phát triển sản phẩm mới và hỗ trợ kỹ thuật liên quan, giúp khách hàng giải quyết các vấn đề kỹ thuật trong ứng dụng FPC và bảng dải LED FPC.
(2) Dịch vụ báo giá
Chúng tôi cung cấp báo giá cho các mẫu hoặc đơn đặt hàng số lượng lớn FPC và bảng dải LED FPC với các công nghệ và vật liệu tương tự. Dựa vào công nghệ tiên tiến và lựa chọn vật liệu tối ưu, chúng tôi đạt được lợi thế về giá cả và giảm đáng kể chi phí cho khách hàng.
(3) Sức mạnh chuyên môn
Công ty được trang bị các thiết bị và công nghệ sản xuất tiên tiến từ Đức, Nhật Bản, Đài Loan, Trung Quốc và các khu vực khác, thực hiện sản xuất chuyên nghiệp và quy mô lớn FPC và bảng dải LED FPC. Nhà máy có diện tích gần 20.000 mét vuông, với hơn 800 nhân viên và 50 trụ cột kỹ thuật cao cấp, cung cấp sự đảm bảo cho việc sản xuất FPC và bảng dải LED FPC chất lượng cao.
(4) Dịch vụ thiết kế
Chúng tôi có thể cung cấp cho khách hàng các giải pháp toàn bộ quy trình cho FPC và bảng dải LED FPC. Thông qua một số chứng nhận hệ thống quốc tế, chúng tôi bao gồm các dịch vụ một cửa như sản xuất chất nền, thiết kế dây, thiết kế nguyên tắc, phát triển khuôn, vá, cắm và sản xuất lưới thép. Với 16 năm tích lũy kỹ thuật chuyên nghiệp, chúng tôi đảm bảo hỗ trợ thiết kế đáng tin cậy cho FPC và bảng dải LED FPC.
(5) Dịch vụ tạo mẫu
Chúng tôi chuyên về các dịch vụ tạo mẫu và tùy chỉnh FPC và bảng dải LED FPC, được trang bị dây chuyền sản xuất nhanh. Ví dụ, các nguyên mẫu của bảng hai lớp FPC (bao gồm cả bảng hai lớp dải LED FPC) có thể được hoàn thành trong vòng 5 - 7 ngày.
Lưu ý: Tất cả các hình ảnh trên trang web này đều được chụp tại chỗ. Do sự khác biệt về ánh sáng, góc chụp và độ phân giải màn hình, có thể có sự khác biệt về màu sắc trực quan. Là một nhà sản xuất bảng mạch chuyên nghiệp với 16 năm lịch sử tại Trung Quốc, GongDong HongQi cập nhật và nâng cấp các sản phẩm như FPC và bảng dải LED FPC hàng năm, tập trung vào các dịch vụ tạo mẫu và tùy chỉnh FPC khác nhau. Nếu bạn có nhu cầu về FPC hoặc bảng dải LED FPC, bạn có thể thông báo cho chúng tôi các yêu cầu cụ thể và chúng tôi sẽ cung cấp các giải pháp chuyên nghiệp và các dịch vụ một cửa bao gồm sản xuất chất nền và thiết kế dây. Chào mừng bạn đến tham khảo trực tuyến hoặc liên hệ với chúng tôi qua email và đội ngũ bán hàng chuyên nghiệp của chúng tôi sẽ cung cấp cho bạn các dịch vụ một kèm một.
