FPC hai lớp có độ chính xác cao, phù hợp với thiết bị điện tử tiêu dùng 3C, mang lại hiệu suất điện ổn định và kết nối mạch

FPC hai lớp có độ chính xác cao, phù hợp với thiết bị điện tử tiêu dùng 3C, mang lại hiệu suất điện ổn định và kết nối mạch

Tên thương hiệu:	HQ
Số mẫu:	HQ001
MOQ:	500pcs
giá bán:	Có thể đàm phán
Thời gian giao hàng:	negotiable
Điều khoản thanh toán:	L/C,D/A,T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin:

GuangDong,China

Chứng nhận:

UL E477885 IATF16949 GB/T13485

Mặt nạ hàn:

màu xanh lá

Vật liệu:

Polyimide

Hoàn thiện bề mặt:

Nhựa cách điện:

Nhựa polyimide (PI)

Độ dày cách nhiệt:

bảng thông thường

Xử lý bề mặt:

Vàng ngâm

độ dày:

0,1mm

Vật liệu cách điện:

nhựa hữu cơ

Dịch vụ khác:

hỗ trợ các dịch vụ tùy chỉnh

Màu mặt nạ hàn:

màu xanh lá

Tối thiểu. Độ rộng/Khoảng cách dòng:

0,1mm/0,1mm

Nhiệt độ hoạt động:

-40°C đến 85°C

Tối thiểu. Kích thước lỗ:

0,2mm

Màu lụa:

Trắng

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

Làm nổi bật:

double layer FPC smoking board

electronic cigarette FPC design

3C consumer electronics FPC

Mô tả sản phẩm

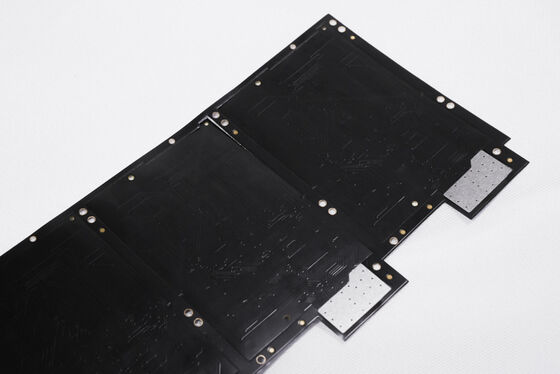

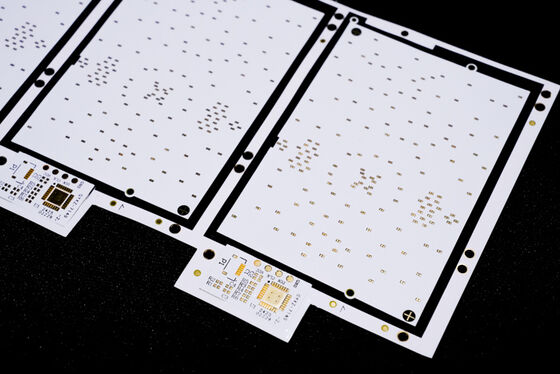

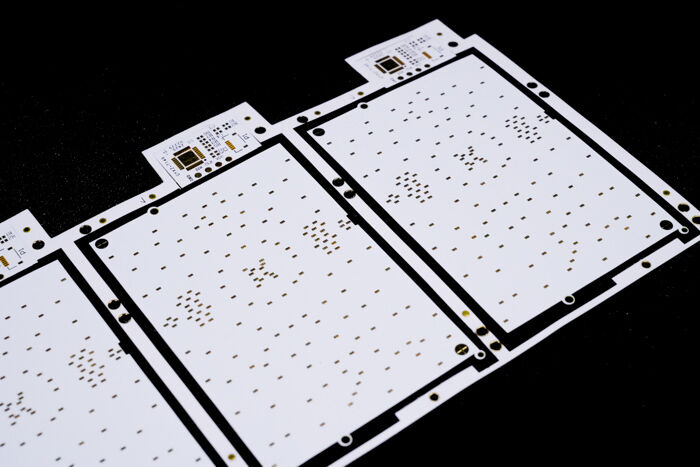

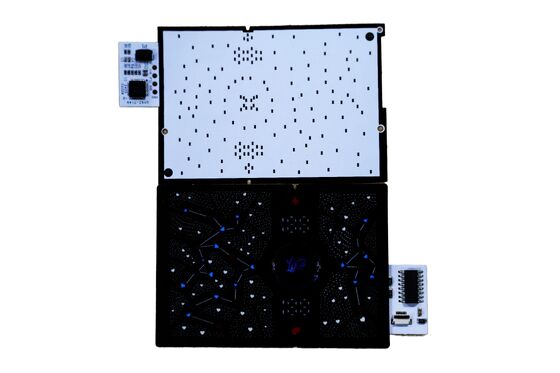

Bảng thuốc lá điện tử - HQ001

Là nhà sản xuất bảng mạch in linh hoạt chuyên nghiệp, chúng tôi chuyên thiết kế và sản xuất FPC cho thiết bị điện tử tiêu dùng 3C, bao gồm cả các ứng dụng thuốc lá điện tử.

Thông số kỹ thuật sản phẩm

Mô hình:HQ001

Tên sản phẩm:Bảng thuốc lá điện tử

Đặc điểm:Phim đen và trắng hai mặt, văn bản trắng, tấm đơn lớp với chất chống oxy hóa OSP

Thông số kỹ thuật:Sản xuất tùy chỉnh có sẵn với dịch vụ làm mẫu

Các thông số kỹ thuật thiết kế FPC

Kích thước

FPC chính xác: Kích thước tối đa 240 * 500mm (giới hạn 250 * 500mm), không có giới hạn kích thước tối thiểu.

Lớp ván

Bảng đơn lớp:Cấu trúc đơn giản, lý tưởng cho điều khiển công nghiệp, dụng cụ điện tử và các ứng dụng khác với mạch tương đối đơn giản
Bảng hai mặt:Tính năng hai lớp tấm đồng với đường dẫn và đường dẫn điện gia tăng, thường được sử dụng trong điện thoại di động, thiết bị ô tô và các sản phẩm tiên tiến khác

Màu sắc mặt nạ hàn

Đen:Thường được sử dụng trong các sản phẩm cao cấp hoặc hấp thụ ánh sáng như ứng dụng ô tô, điện thoại di động và màn hình LED
Màu trắng:Tính năng lớp phủ màu trắng bổ sung cho các yêu cầu phản xạ, được sử dụng trong đèn chiếu sáng, màn hình LED và các sản phẩm làm đẹp y tế
Màu vàng:Thích hợp cho hầu hết các sản phẩm, bao gồm các ứng dụng cáp khác nhau

Độ dày tấm đồng

Loại bảng	Tùy chọn độ dày có sẵn
Đơn bảng FPC chính xác	18μm (0,5oz), 35μm (1oz)
Bảng FPC hai lớp chính xác	12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
FPC đơn bảng thông thường	18μm, 25μm, 35μm (1oz), 50μm
Bảng FPC hai lớp thông thường	18-25μm, 25-25μm, 35-35μm, 35-70μm

Chiều rộng đường tối thiểu/sự phân cách đường

Nói chung được khuyến cáo tối thiểu là 3mil, vì kích thước nhỏ hơn làm tăng độ khó và tỷ lệ khiếm khuyết.

Quá trình dịch vụ chuyên nghiệp

Tư vấn

16 năm kinh nghiệm tập trung vào thiết kế bảng mạch linh hoạt FPC, R & D và sản xuất. Chúng tôi cung cấp các giải pháp cá nhân, bản vẽ thiết kế, phát triển sản phẩm mới và hỗ trợ kỹ thuật.

Đánh giá

Giá cạnh tranh cho các mẫu hoặc sản xuất hàng loạt sử dụng cùng một công nghệ và vật liệu.

Sản xuất chuyên nghiệp

Thiết bị tiên tiến từ khu vực Đức, Nhật Bản và Đài Loan. Sản xuất chuyên nghiệp với quy mô 20.000 mét vuông, hơn 800 nhân viên và 50 nhân viên kỹ thuật cao cấp.

Dịch vụ thiết kế

Các giải pháp toàn diện bao gồm sản xuất nền, dây, thiết kế nguyên tắc, tạo khuôn, SMT, các thành phần xuyên lỗ và mở stencil.16 năm chuyên môn kỹ thuật đảm bảo chất lượng và độ tin cậy.

Làm mẫu

Dịch vụ làm mẫu và tùy chỉnh FPC chuyên biệt với các dây chuyền sản xuất nhanh chóng.

Giấy chứng nhận và danh dự

Thông tin quan trọng

Tất cả các bức ảnh sản phẩm là chính xác. Sự khác biệt màu sắc nhỏ có thể xảy ra do điều kiện ánh sáng, góc chụp và độ phân giải màn hình khác nhau.GongDong HongQi là một nhà sản xuất bảng mạch chuyên nghiệp với 16 năm kinh nghiệm ở Trung QuốcCác sản phẩm của chúng tôi trải qua cập nhật liên tục và nâng cấp hàng năm. Chúng tôi chuyên về tất cả các loại mẫu làm FPC và dịch vụ tùy chỉnh.Liên hệ với chúng tôi với yêu cầu của bạn cho các giải pháp chuyên nghiệp bao gồm sản xuất nền, dây dẫn, thiết kế nguyên tắc, tạo khuôn, SMT, và dịch vụ một cửa toàn diện.

Vui lòng liên hệ với chúng tôi trực tuyến hoặc qua email để nhận dịch vụ cá nhân từ đội ngũ bán hàng chuyên nghiệp của chúng tôi.
