Làm thế nào để thiết kế một bảng mạch PCB?

Chúng tôi là nhà sản xuất bảng mạch in linh hoạt chuyên nghiệp, có thể cung cấp bảng mạch linh hoạt FPC, mạch in linh hoạt FPC, bảng mạch in HDI, dải đèn led SMD, dải đèn led COB, thiết kế bảng mạch PCB, màn hình hiển thị led linh hoạt, PCB điện tử, lắp ráp mạch in, lắp ráp thẻ mạch, v.v.

Mô tả sản phẩm:

Mẫu sản phẩm: HQ047-1

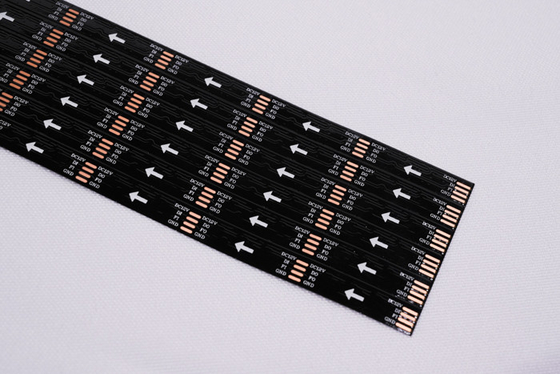

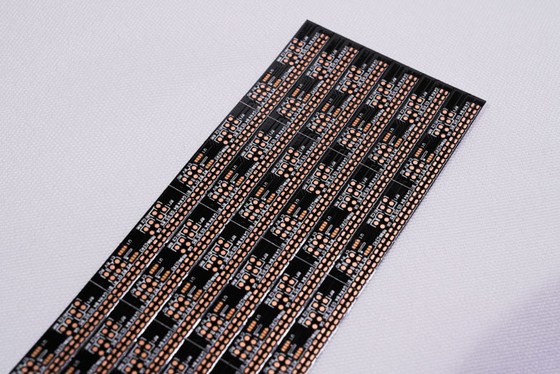

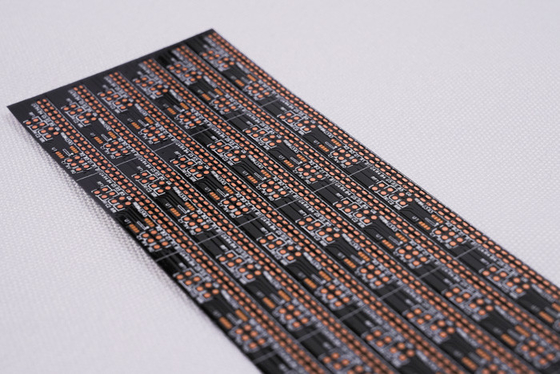

Tên sản phẩm: Dải đèn LED FPC

Tính năng sản phẩm: Bảng mạch hai lớp, màng đen hai mặt, chữ trắng, chất chống oxy hóa bề mặt OSP

Thông số sản phẩm:

1. Chúng tôi là Nhà sản xuất Pcb và FPC linh hoạt, tùy theo nhu cầu của bạn để tùy chỉnh các yêu cầu về độ dày vật liệu và quy trình khác nhau. Dải đèn LED FPC, FPC chính xác, FPC dải đèn LED đầy màu sắc và bảng mạch LED linh hoạt khác với một mặt, hai mặt và Nhiều lớp.

2. Tính linh hoạt và khả năng chống uốn tốt

Nhà máy có máy thử uốn chuyên nghiệp, mỗi lô nguyên liệu đều trải qua Hàng chục nghìn lần thử uốn trước khi sản xuất hàng loạt để đảm bảo chất lượng sản phẩm.

Thông số thiết kế FPC

Các thông số kỹ thuật chính:

1. Về Kích thước:

FPC chính xác: Kích thước tối đa là 240X500mm (giới hạn 250X500mm) và không có giới hạn về kích thước tối thiểu. Bảng vật liệu cuộn: chiều rộng tối đa 240. chiều dài tối đa 100 mét.

2. Số lớp trên bảng

• Cấu trúc bảng một lớp đơn giản và thường được sử dụng trong điều khiển công nghiệp, dụng cụ điện tử và các lĩnh vực khác có mạch tương đối đơn giản.
• So với FPC một lớp, bảng hai mặt có hai lớp lá đồng, tăng vias và hình thành các đường dẫn điện. Chúng thường được sử dụng trong điện thoại di động, dụng cụ ô tô và các sản phẩm khác.

3. Màu mặt nạ hàn

Màu mặt nạ hàn của FPC là vàng, đen và trắng. Đề xuất sử dụng màng màu vàng, màu vàng phù hợp với đại đa số các sản phẩm, chẳng hạn như các sản phẩm cáp khác nhau. Phim đen thường được sử dụng trong các sản phẩm cao cấp hoặc hấp thụ ánh sáng như ô tô, điện thoại di động, màn hình LED, v.v. Phim trắng có thêm một lớp phủ trắng so với phim vàng và thường được sử dụng trong các sản phẩm cần phản chiếu, chẳng hạn như thiết bị chiếu sáng, màn hình LED, sản phẩm làm đẹp y tế, v.v.

4. Độ dày lá đồng

• Các tùy chọn bảng điều khiển đơn FPC chính xác bao gồm 18um (0,5oz) và 35um (1oz);
• Bảng hai lớp FPC chính xác có thể được chọn từ 12um (0,33oz), 18um (0,5oz) và 35um (1oz).
• Bảng đơn FPC thông thường có thể chọn 18um/25um/35um (1oz)/50um;
• Bảng hai lớp FPC thông thường có thể được chọn từ 18-25um, 25-25um, 35-35um hoặc 35-70um.

5. Độ rộng dòng/khoảng cách dòng tối thiểu

Trong trường hợp bình thường, độ khó càng nhỏ thì tỷ lệ sai sót càng cao và thường nên sử dụng ít nhất 3 triệu.

Quy trình dịch vụ

1. Tư vấn

   16 năm tập trung vào thiết kế bảng mạch linh hoạt FPC và sản xuất R & D, nhằm cung cấp cho khách hàng các giải pháp cá nhân hóa, bản vẽ thiết kế, phát triển sản phẩm mới và cung cấp hỗ trợ kỹ thuật liên quan.

2. Lời đề nghị

   Báo giá mẫu hoặc lô cùng loại công nghệ, vật liệu, công nghệ tiên tiến, giá cả ưu đãi, giúp khách hàng tiết kiệm chi phí rất nhiều.

3. Nghề nghiệp

   Công ty chúng tôi có Đức, Nhật Bản, Đài Loan và các khu vực khác có thiết bị và công nghệ sản xuất tiên tiến, sản xuất chuyên nghiệp, quy mô. Nhà máy của chúng tôi có diện tích gần 20.000 mét vuông, với hơn 800 nhân viên và 50 nhân viên kỹ thuật cao cấp.

4. Thiết kế

   Cung cấp giải pháp cho khách hàng để hoàn thiện một số chứng nhận hệ thống quốc tế, có thể cung cấp sản xuất chất nền, hệ thống dây điện, thiết kế nguyên lý, khuôn mẫu, miếng vá, plug-in và dịch vụ một cửa lưới thép mở, 16 năm kết tủa ở cấp độ chuyên môn và kỹ thuật, xứng đáng với sự lựa chọn và tin tưởng của bạn.

5. Làm mẫu

   Chúng tôi chuyên về các dịch vụ tùy chỉnh và tạo mẫu FPC, công ty có dây chuyền sản xuất cấp tốc, chẳng hạn như: các mẫu bảng mạch kép bảng mạch linh hoạt có thể được hoàn thành trong vòng 5 - 7 ngày.

Giấy chứng nhận và danh dự

Xin lưu ý:

Tất cả các hình ảnh trên trang web này là có thật. Do những thay đổi về ánh sáng và độ phân giải màn hình, hình ảnh bạn nhìn thấy có thể có hiện tượng quang sai màu ở một mức độ nào đó. GongDong HongQi là nhà sản xuất bảng mạch chuyên nghiệp với 16 năm lịch sử tại Trung Quốc. Các sản phẩm của chúng tôi được cập nhật và nâng cấp hàng năm và Chúng tôi chuyên về tất cả các loại dịch vụ tùy chỉnh và tạo mẫu FPC, Nếu bạn quan tâm đến sản phẩm của chúng tôi, vui lòng cho chúng tôi biết yêu cầu của bạn, chúng tôi sẽ giúp bạn cung cấp các giải pháp chuyên nghiệp, sản xuất chất nền, hệ thống dây điện, thiết kế nguyên tắc, khuôn mẫu, bản vá, trình cắm và các dịch vụ một cửa khác.

vui lòng liên hệ trực tuyến với chúng tôi hoặc gửi E-mail cho chúng tôi và chúng tôi sẽ cung cấp cho bạn dịch vụ trực tiếp từ đội ngũ bán hàng chuyên nghiệp của chúng tôi. Cảm ơn bạn đã dành thời gian.
