Bảng mạch in HDI LED chính xác Tùy chỉnh PCB Lắp ráp FPC hai mặt Nhà sản xuất

Mô tả sản phẩm:
Mô hình sản phẩm:HQ043

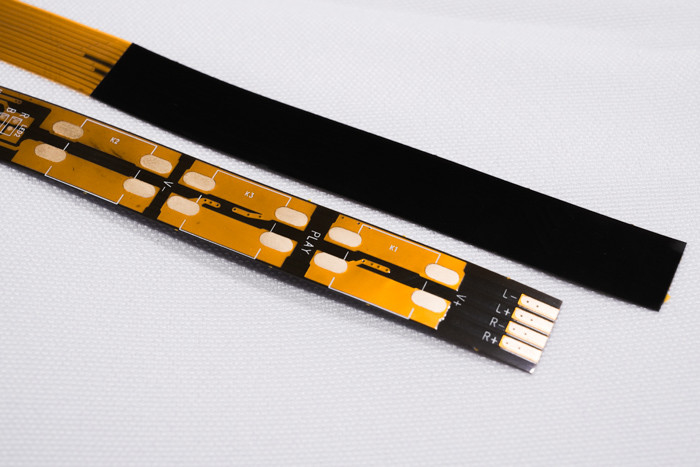

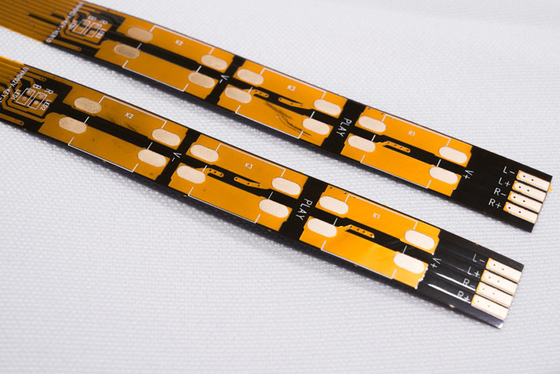

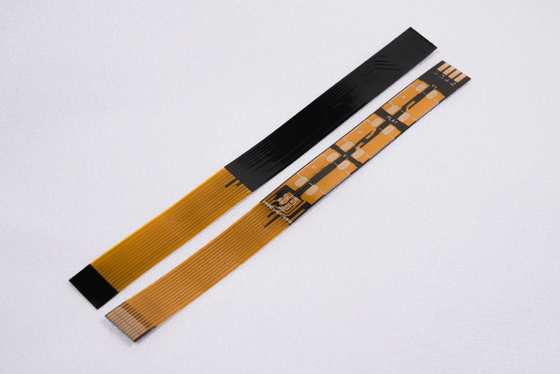

Tên sản phẩm: FPC chính xác
Tính năng sản phẩm: Bảng mạch hai lớp, màng vàng hai mặt, chữ trắng, mạ vàng bề mặt

Thông số kỹ thuật sản phẩm:
1. Chúng tôi là Nhà sản xuất FPC và Bảng mạch linh hoạt, tùy chỉnh theo nhu cầu của bạn về độ dày vật liệu và yêu cầu quy trình khác nhau cho dải đèn LED FPC, FPC chính xác, FPC dải LED nhiều màu và các bảng mạch linh hoạt LED khác với một lớp, hai lớp và nhiều lớp.
2. Độ linh hoạt tốt và khả năng chống uốn
Nhà máy có máy kiểm tra uốn chuyên nghiệp, mỗi lô vật liệu trải qua hàng chục nghìn bài kiểm tra uốn trước khi sản xuất hàng loạt để đảm bảo chất lượng sản phẩm.

Thông số thiết kế FPC
Thông số kỹ thuật chính:
1. Về kích thước:
FPC chính xác: Kích thước tối đa là 240X500mm (giới hạn 250X500mm), và không có giới hạn về kích thước tối thiểu. Bảng cuộn vật liệu: chiều rộng tối đa 240. chiều dài tối đa 100 mét.
2. Số lớp trên bảng

• Cấu trúc bảng một lớp đơn giản và thường được sử dụng trong điều khiển công nghiệp, thiết bị điện tử và các lĩnh vực khác có mạch tương đối đơn giản.
• So với FPC một lớp, bảng hai mặt có hai lớp lá đồng, tăng số lượng lỗ xuyên và tạo thành các đường dẫn điện. Chúng thường được sử dụng trong điện thoại di động, thiết bị ô tô và các sản phẩm khác.

3. Màu mặt nạ hàn
Màu mặt nạ hàn của FPC là vàng, đen và trắng. Đề xuất sử dụng màu vàng, màng vàng phù hợp với phần lớn các sản phẩm, chẳng hạn như các sản phẩm cáp khác nhau. Màng đen thường được sử dụng trong các sản phẩm cao cấp hoặc hấp thụ ánh sáng, chẳng hạn như ô tô, điện thoại di động, màn hình LED, v.v. Màng trắng có thêm một lớp phủ trắng so với màng vàng, và thường được sử dụng trong các sản phẩm yêu cầu phản xạ, chẳng hạn như thiết bị chiếu sáng, màn hình LED, sản phẩm làm đẹp y tế, v.v.
4. Độ dày lá đồng

• Các tùy chọn bảng đơn FPC chính xác bao gồm 18um (0.5oz) và 35um (1oz);
• Bảng hai lớp FPC chính xác có thể được chọn từ 12um (0.33oz), 18um (0.5oz) và 35um (1oz).
• Bảng đơn FPC thông thường có thể chọn 18um/25um/35um (1oz)/50um;
• Bảng hai lớp FPC thông thường có thể được chọn từ 18-25um, 25-25um, 35-35um hoặc 35-70um.

5. Chiều rộng đường dây/khoảng cách đường dây tối thiểu
Trong điều kiện bình thường, độ khó càng nhỏ, tỷ lệ lỗi càng cao, và thường được khuyến nghị sử dụng ít nhất 3mil.

Quy trình dịch vụ

1. Tư vấn
   16 năm tập trung vào thiết kế và sản xuất R&D bảng mạch linh hoạt FPC, cung cấp các giải pháp cá nhân hóa cho khách hàng, bản vẽ thiết kế, phát triển sản phẩm mới và cung cấp hỗ trợ kỹ thuật liên quan.

2. Báo giá
   Báo giá mẫu hoặc lô hàng cùng loại công nghệ, vật liệu, công nghệ tiên tiến, ưu đãi giá, giúp khách hàng tiết kiệm chi phí đáng kể.

3. Chuyên nghiệp
   Công ty chúng tôi có thiết bị và công nghệ sản xuất tiên tiến từ Đức, Nhật Bản, Đài Loan và các khu vực khác, sản xuất chuyên nghiệp, quy mô lớn. Nhà máy của chúng tôi có diện tích gần 20.000 mét vuông, với hơn 800 nhân viên và 50 nhân viên kỹ thuật nòng cốt cao cấp.

4. Thiết kế
   Cung cấp giải pháp cho khách hàng để hoàn thiện nhiều chứng nhận hệ thống quốc tế, có thể cung cấp sản xuất đế, đi dây, thiết kế nguyên lý, khuôn, dán bề mặt, cắm và mở lưới thép dịch vụ một cửa, 16 năm tích lũy trình độ chuyên môn và kỹ thuật, xứng đáng với sự lựa chọn và tin tưởng của bạn.

5. Làm mẫu
   Chúng tôi chuyên cung cấp dịch vụ làm mẫu và tùy chỉnh FPC, công ty có dây chuyền sản xuất nhanh chóng, ví dụ: mẫu bảng kép mạch linh hoạt có thể hoàn thành trong vòng 5-7 ngày.
