Mã sản phẩm:HQ30046

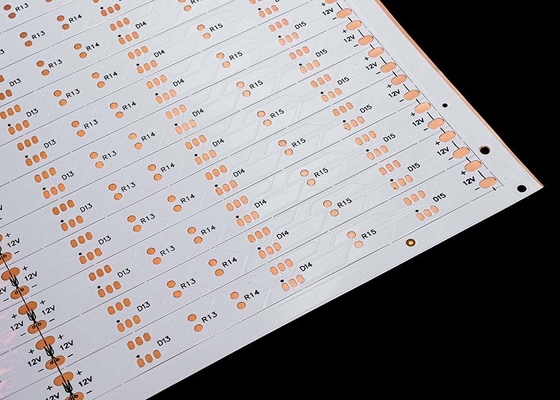

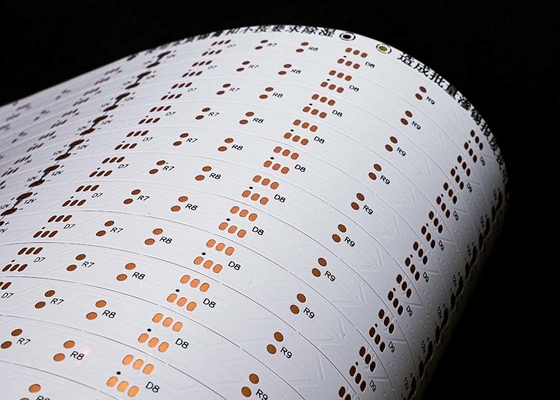

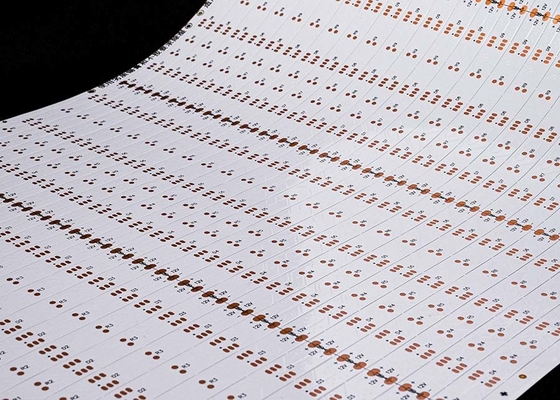

Tên sản phẩm: Bảng mạch LED dải linh hoạt

Tính năng sản phẩm: Bo mạch hai lớp với màng trắng hai mặt, ký tự đen, chống oxy hóa OSP

Thông số kỹ thuật sản phẩm: 5050 15 nhịp đèn mỗi mảnh, kích thước: 10*503mm, bo mạch hai mặt 12V màng trắng FPCB

Thông số kỹ thuật chính:

1. Về kích thước:

FPC chính xác: Kích thước tối đa là 240X500mm (giới hạn 250X500mm), không giới hạn kích thước tối thiểu. Bo mạch cuộn: chiều rộng tối đa 240. chiều dài tối đa 100 mét.

2. Số lớp trên bo mạch

• Cấu trúc bo mạch đơn lớp đơn giản và thường được sử dụng trong điều khiển công nghiệp, thiết bị điện tử và các lĩnh vực khác có mạch tương đối đơn giản.
• So với FPC đơn lớp, bo mạch hai mặt có hai lớp lá đồng, tăng số lượng lỗ xuyên và tạo thành các đường dẫn điện. Chúng thường được sử dụng trong điện thoại di động, thiết bị ô tô và các sản phẩm khác.

3. Màu mặt nạ hàn

Màu mặt nạ hàn của FPC có màu vàng, đen và trắng. Khuyến nghị sử dụng màu vàng, màng vàng phù hợp với phần lớn các sản phẩm, chẳng hạn như các loại sản phẩm cáp. Màng đen thường được sử dụng trong các sản phẩm cao cấp hoặc hấp thụ ánh sáng, chẳng hạn như ô tô, điện thoại di động, màn hình LED, v.v. Màng trắng có thêm một lớp phủ trắng so với màng vàng, và thường được sử dụng trong các sản phẩm yêu cầu phản xạ, chẳng hạn như thiết bị chiếu sáng, màn hình LED, sản phẩm làm đẹp y tế, v.v.

4. Độ dày lá đồng

• Các tùy chọn bảng đơn FPC chính xác bao gồm 18um (0.5oz) và 35um (1oz);
• Bo mạch hai lớp FPC chính xác có thể được chọn từ 12um (0.33oz), 18um (0.5oz) và 35um (1oz).
• Bo mạch đơn FPC thông thường có thể chọn 18um/25um/35um (1oz)/50um;
• Bo mạch hai lớp FPC thông thường có thể được chọn từ 18-25um, 25-25um, 35-35um hoặc 35-70um.

5. Chiều rộng đường dẫn/khoảng cách đường dẫn tối thiểu

Trong điều kiện bình thường, độ khó càng nhỏ thì tỷ lệ lỗi càng cao, và thường khuyến nghị sử dụng ít nhất 3mil.

1. Tư vấn

16 năm tập trung vào thiết kế và sản xuất R&D bảng mạch linh hoạt FPC, cung cấp cho khách hàng các giải pháp cá nhân hóa, bản vẽ thiết kế, phát triển sản phẩm mới và cung cấp hỗ trợ kỹ thuật liên quan.

2. Báo giá

Báo giá mẫu hoặc lô hàng cùng loại công nghệ, vật liệu, công nghệ tiên tiến, ưu đãi giá, giúp khách hàng tiết kiệm chi phí.

3. Chuyên nghiệp

Công ty chúng tôi có thiết bị và công nghệ sản xuất tiên tiến từ Đức, Nhật Bản, Đài Loan và các khu vực khác, sản xuất chuyên nghiệp, quy mô lớn. Nhà máy của chúng tôi có diện tích gần 20.000 mét vuông, với hơn 800 nhân viên và 50 nhân sự kỹ thuật chủ chốt.

4. Thiết kế

Cung cấp giải pháp cho khách hàng để hoàn thiện nhiều chứng nhận hệ thống quốc tế, có thể cung cấp sản xuất đế, đi dây, thiết kế nguyên lý, khuôn, dán bề mặt, cắm và mở lưới thép dịch vụ một cửa, 16 năm tích lũy trình độ chuyên môn và kỹ thuật, xứng đáng với sự lựa chọn và tin tưởng của bạn.

5. Làm mẫu

Chúng tôi chuyên cung cấp dịch vụ làm mẫu và tùy chỉnh FPC, công ty có dây chuyền sản xuất nhanh chóng, ví dụ: mẫu bo mạch linh hoạt hai lớp có thể hoàn thành trong vòng 5-7 ngày.
